Posouzení stability

Aktivace stabilitní analýzy

Nejprve je třeba v rámci stabilitního posouzení vypočítat součinitel kritického zatížení. Pomocí tohoto součinitele lze podle Eurokódu 3 odhadnout, zda je nutná geometrická lineární analýza nebo analýza druhého řádu.

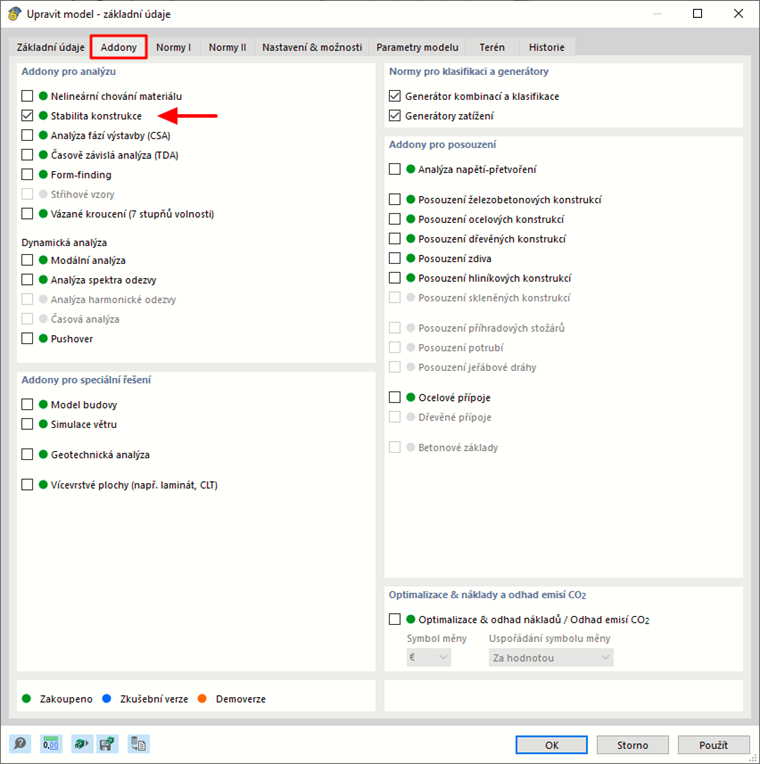

Před zahájením výpočtu je třeba aktivovat addon Stabilita konstrukce v základních údajích. Základní údaje lze otevřít z panelu nástrojů tlačítkem Úprava základních údajů .

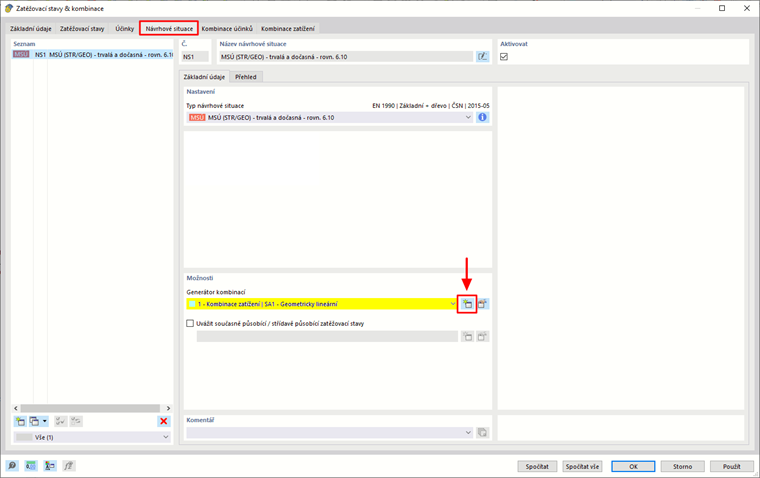

Tlačítkem Upravit zatěžovací stav v panelu nástrojů otevřeme dialog "Zatěžovací stavy a kombinace". Zde lze prohlížet, vytvářet a upravovat zatěžovací stavy a návrhové situace. Kombinace účinků a kombinací zatížení se vygenerují pomocí průvodce kombinací. Ten lze vytvořit v záložce "Návrhové situace" pomocí tlačítka Vytvořte novou vzpěrnou délku .

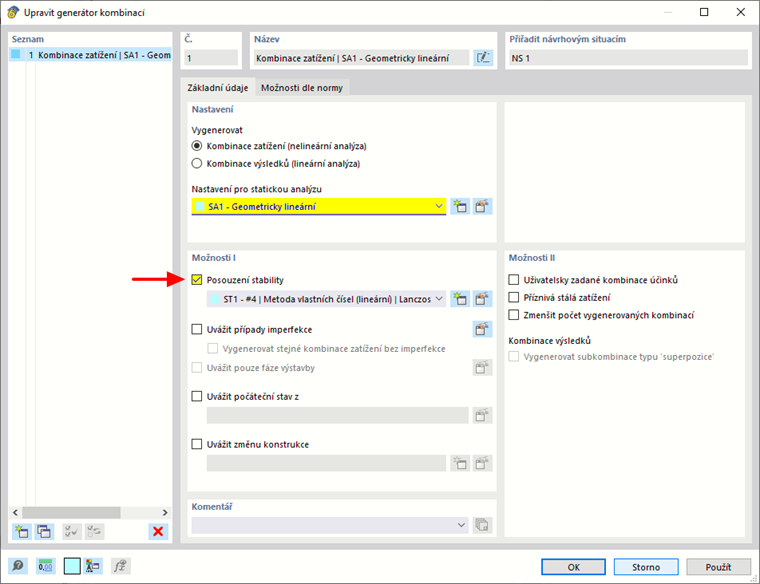

U všech generovaných kombinací se jako výchozí nastavení použije nastavení průvodce kombinacemi. Upřesněte proto metodu výpočtu. Je zde také možnost aktivovat posouzení stability.

Výpočet

Uprostřed panelu nástrojů se nachází textové pole, ve kterém lze vybrat návrhovou situaci, kombinaci zatížení, zatížení nebo imperfekční stav. Pomocí Zobrazit výsledky lze vypočítat a zobrazit výsledky.

Výběr návrhové situace pro výpočet

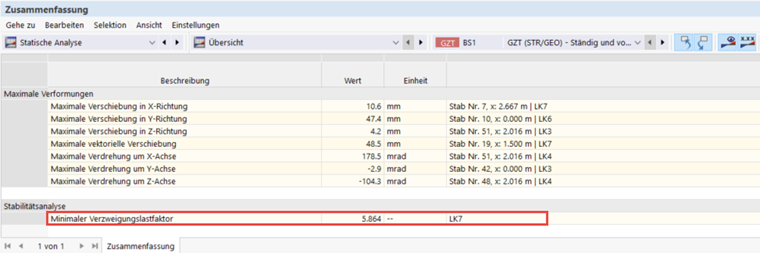

Po výpočtu se v tabulce zobrazí souhrn výsledků včetně součinitele minimálního kritického zatížení a příslušné kombinace zatížení.

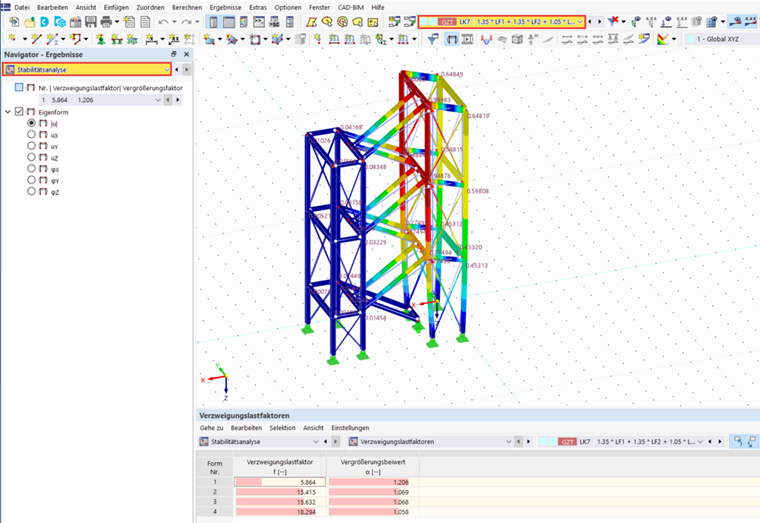

Pokud v panelu nástrojů vybereme tuto kombinaci zatížení, můžeme v kategorii „Stabilní posouzení“ zobrazit tvar pro příslušný součinitel kritického zatížení. Příslušné tvary lze zobrazit také pro ostatní kritické součinitele zatížení.

Informace

Ve vypočtených tvarech se zohlední pouze boulení, nikoli klopení. V následujících kapitolách vysvětlíme, jak zohlednit klopení.
