Posouzení průřezu sloupu namáhaného osovou silou a ohybem

V našem odborném příspěvku posoudíme kyvnou stojku v přídavném modulu RF-/STEEL EC3 podle EN 1993-1-1. Stojka je ve svém středu namáhána osovou silou a na její hlavní osu působí liniové zatížení. V hlavě i patě sloupu se bude uvažovat vidlicové uložení. Mezi podporami není sloup zajištěn proti otáčení. Sloup má průřez HEB 360 z oceli S235.

Systém, zatížení a vnitřní síly

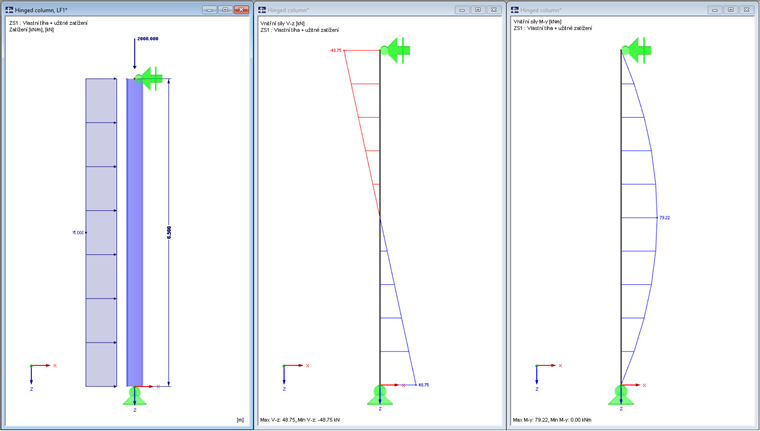

Systém, zatížení, vnitřní síly
Systém, zatížení, vnitřní síly

Průřezové charakteristiky

  • h = 300 mm, b = 360 mm, ts = 12,5 mm, tg = 22,5 mm, r = 27 mm
  • A = 180,60 cm², Iy = 43 190 cm4, Wy = 2 400 cm³
Av = A - 2 ⋅ b ⋅ tg  (ts · 2 ⋅ r) ⋅ tgAv = 180.60 - 2 ⋅ 30 ⋅ 2.25  (1.25 · 2 ⋅ 2.70) ⋅ 2.25 = 60.56 cm²
Průřezová vlastnost Az

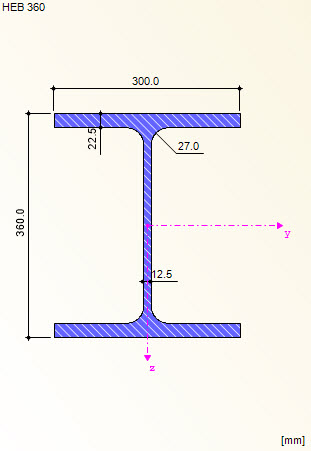

Průřez nosníku HEB 360, S235
Nosníkový profil HEB 360, S235

Návrh třídy průřezu

  • [1] Tabulka 5.2, části průřezu podepřené na obou stranách
  • Web: c = 261 mm, t = 12,5 mm

prov ct = 26112.5 = 20.88 < limit ct  = 33 · ε = 33 · 1 = 33
Posouzení třídy průřezu - stojina

Stojina splňuje požadavky na třídu průřezu 1.

  • [1] Tabelle 5.2, einseitig gestützte Querschnittsteile
  • Pásnice: c = 116,8 mm, t = 22,5 mm

prov ct = 116.822.5 = 5.19 < limit ct  = 9 · ε = 9 · 1 = 9
Posouzení třídy průřezu - pás

Pásnice splňuje požadavky na třídu průřezu 1.

Celý průřez tak lze přiřadit ke třídě průřezu 1.

Posouzení průřezu v tlaku podle 6.2.4

NEdNc,Rd ≤ 1.0Nc,Rd = A · fyγM0 = 180.60 · 23.51.0 = 4244.10 kN2000.004244.10 = 0.47 ≤ 1
Posouzení průřezu v tlaku podle 6.2.4

→ Posouzení je splněno.

Posouzení průřezu ve smyku v ose z podle 6.2.6

Vc,Rd = Vpl,Rd = Av · fy3γM0 = 60.56 · 23.531.0 = 821.66 kNmax Vz,EdVpl,Rd = 48.75821.66 = 0.06 ≤ 1hwtw= 31512.5 = 25.2 ≤ 72 · εη = 72 · 1.01.2 = 60.00
Posouzení průřezu ve smyku v ose z podle 6.2.6

→ Posouzení je splněno. Kein Schubbeulnachweis erforderlich.

Posouzení průřezu na ohyb, posouvající a normálovou sílu podle 6.2.9.1

Normálovou sílu je třeba zohlednit, pokud:

NEd ≥ 0.25 · Npl,RdNEd = 2000 kN > 0.25 · 4244.10 = 1061.03 kN
Zohlednění normálové síly pro posouzení průřezu

u.
NEd  ≥ 0.5 ·hw · tw · fyγM0NEd = 2000 kN > 0.5 · 31.50 · 1.25 · 23.51.0 = 462.66 kN
Zohlednění normálové síly

→ Normálovou sílu je třeba uvažovat.
MN,y,Rd = 630.51 · 1 - 0.4711 - 0.5 · 0.252 = 381.62 kNmmax My,EdMN,y,Rd = 79.22381.62 = 0.21 < 1.0
Posouzení průřezu na ohyb, posouvající a normálovou sílu podle 6.2.9.1

→ Posouzení je splněno.

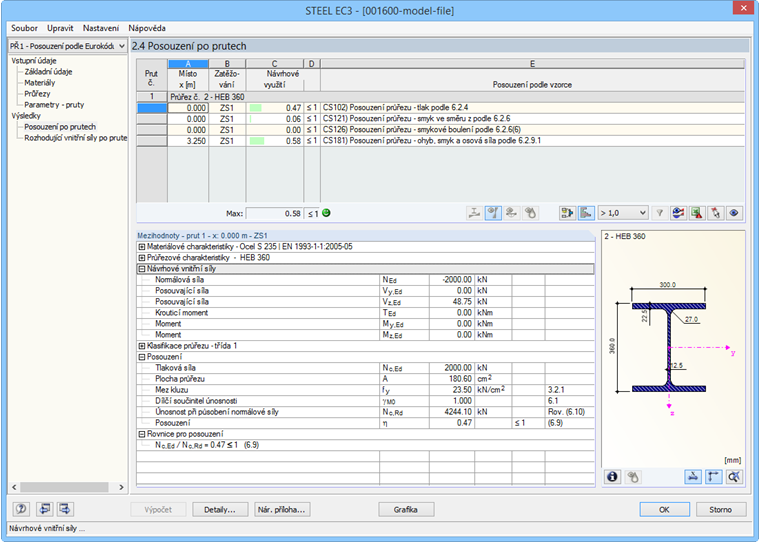

Querschnittsnachweise
Posouzení průřezu
