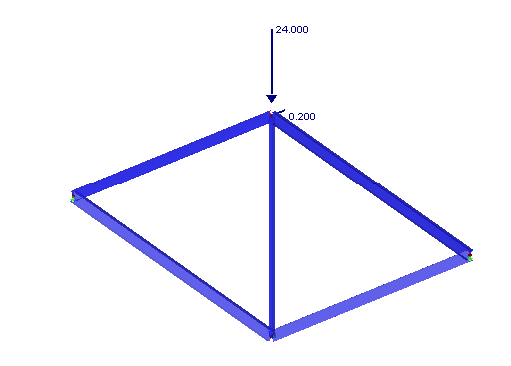

Контрольный пример 0098 | 4
Количество узлов | 4 |
Количество линий | 5 |
Количество стержней | 5 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,240 t |
Размеры (метрические) | 12,000 x 6,000 x 0,000 m |
Размеры (имперские) | 39.37 x 19.69 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
В аддоне Расчёт стальных конструкций вы можете применить значение для холодногнутых профилей в соответствии с EN 1993-1-3, которое выполняет проверку на устойчивость и расчёт сечения в соответствии с разделами 6.1.2 - 6.1.5 и 6.1.8 - 6.1.10.
K пояснительному видеоРасчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
Хотите выполнить расчётные проверки сечения холодногнутых стальных стержней в соответствии с EN 1993-1-3? Независимо от того, рассчитываете ли вы холодногнутые сечения из базы данных сечений или обычные холодногнутые (неперфорированные) сечения из RSECTION — ваша программа для расчёта конструкций поможет определить эффективное сечение с учётом местной и общей потери устойчивости. Вы также можете выполнить проверку сечения по EN 1993‑1‑3, 6.1.6. В этом случае внутренние силы из расчёта на кручение с депланацией (7 степеней свободы) учитываются посредством проверки эквивалентного напряжения.
