Плоская ферма при изгибе и кручении

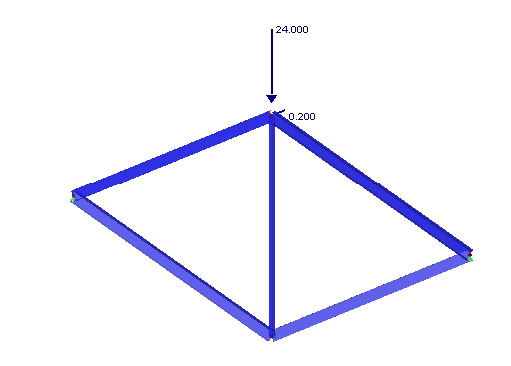

Плоская ферма, состоящая из четырех наклонных стержней и одного вертикального стержня, нагружается в верхнем узле за счет вертикальной силы и силы вне плоскости. Предполагая расчет больших деформаций и пренебрегая собственным весом, определить нормальные силы стержней и смещение верхнего узла из плоскости.
Скачивания
У вас есть какие-нибудь вопросы?
В этой статье показано и объяснено влияние изгибной жёсткости канатов на их внутренние силы. В тексте также представлена информация о том, как можно уменьшить это влияние.
Оценка сдвига этажа в здании имеет решающее значение для обеспечения приемлемой работы конструкции за счет ограничения величины сдвига. Чрезмерный занос может вызвать неустойчивость системы и может вызвать разрушение неконструктивных компонентов, таких как перегородки. В нашей статье описан процесс определения междуэтажного смещения по норме ASCE 7-22 и аддону Модель здания в RFEM 6.
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
В мастере нагрузок «Импорт опорной реакции», в дополнение к типам «Вручную», доступен тип соединения объекта «Произвольные нагрузки». Эта опция избавляет вас от необходимости ручного назначения опорных реакций конкретным узлам и линиям. В данном случае опорные реакции соединенной модели применяются в качестве свободных нагрузок.
Вы можете использовать тип геометрии поверхности «сплайн с минимальной кривизной» для создания криволинейных поверхностей на основе контрольных узлов в середине поверхности.
Её можно использовать, например, для моделирования поверхностей местности.
На диаграммах результатов в точке поверхности можно просто выбрать узлы сетки в графическом виде, чтобы отобразить подробные результаты в данной точке.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с подключением шаблонов программ, а также пользовательскими шаблонами
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
