Основная конструкция кровли из тяжелых клееных балок опирается на стальные и железобетонные колонны высотой до 20 м.
На них затем размещено приблизительно 8000 м³ кросс-ламинированных деревянных панелей. Отдельные трех-, и пятислойные панели затем достигают толщины от 12 до 24 см и длины пролета до 10 м. Проектировщики специально рассчитали толщину каждой плиты отдельно, чтобы размеры конструкции кровли были максимально тонкими и эффективными.
ATP Architekten und Ingenieure
Вена, Австрия
www.atp.ag

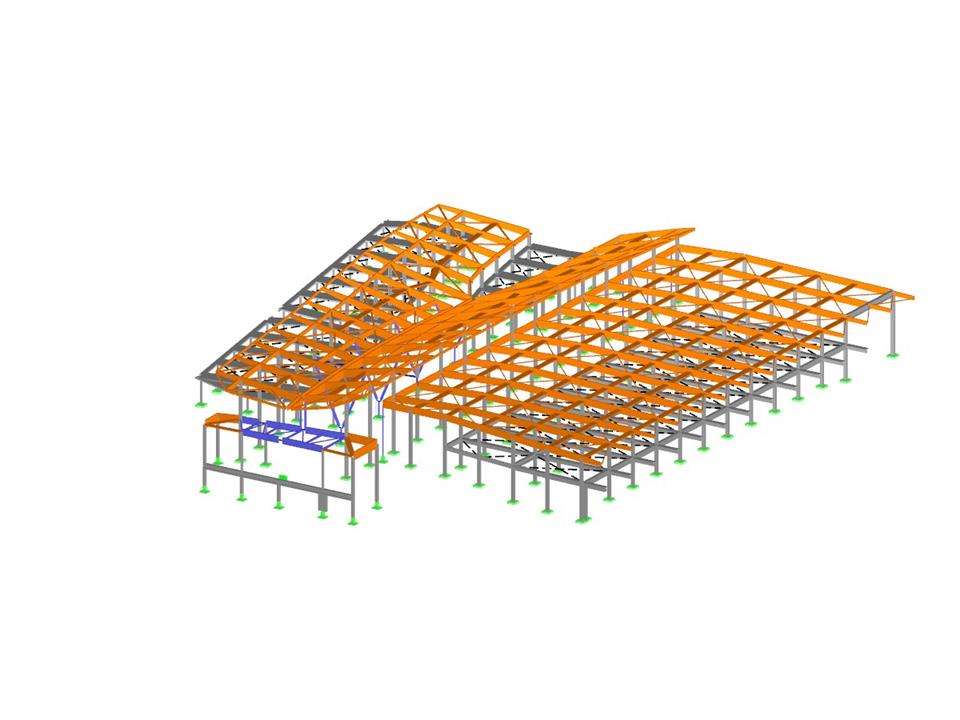

Часть конструкции, рассчитанная в программе RSTAB (© ATP)
Каркасная конструкция зала
Количество узлов | 649 |
Количество стержней | 1259 |
Количество загружений | 12 |
Количество сочетаний нагрузок | 828 |
Количество расчетных сочетаний | 7 |
Общий вес | 1882,603 t |
Размеры (метрические) | 110,732 x 120,924 x 21,360 m |
Размеры (имперские) | 363.29 x 396.73 x 70.08 feet |
Версия программы | 7.04.24 |
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
