Architektonickým a konstrukčním prvkem projektu je obrovská dřevěná střecha, která se valí po ploše 2 500 000 m² a rozpíná budovu jako obrovská vlna, kterou navrhla rakouská společnost Graf -Holztechnik.
Hlavní konstrukce, která se skládá z mohutných lepených lamelových nosníků, spočívá na ocelových a železobetonových sloupech až do výšky 18 m.
Na nich leží rekordní množství asi 8 000 m³ křížem lepeného dřeva. Tří- nebo pětivrstvé desky jsou silné 12-24 cm a jejich rozpětí je až 10 m. Tloušťka byla spočítaná pro každou desku, proto vznikla štíhlá a efektivní konstrukce.
ATP Architekten und Ingenieure
Vídeň, Rakousko
www.atp.ag

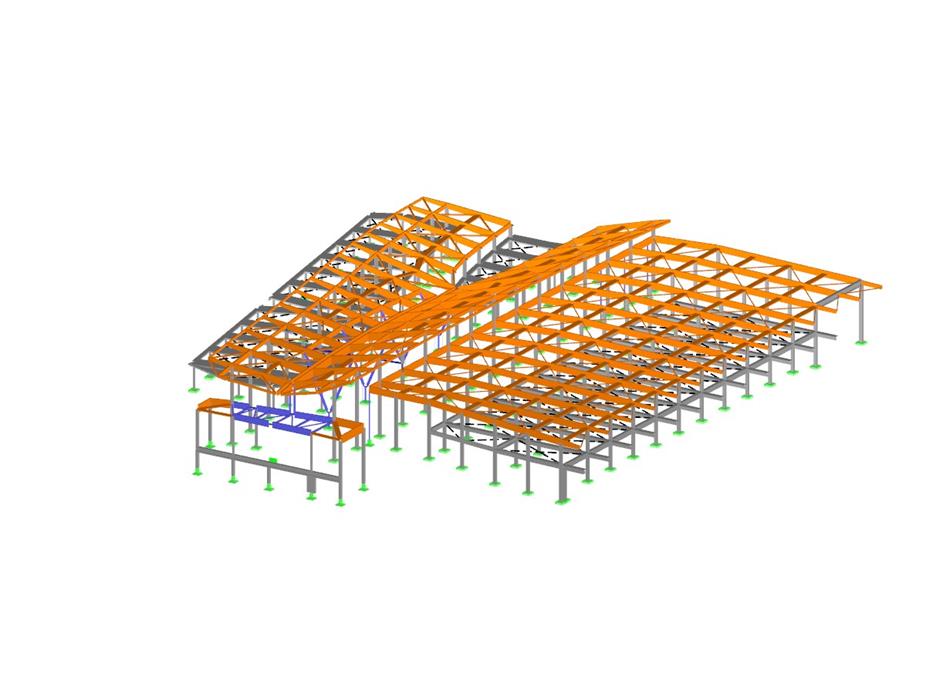

Část konstrukce navrhovaná v programu RSTAB (© ATP)
Hlavní konstrukce, která se skládá z mohutných lepených lamelových nosníků, spočívá na ocelových a železobetonových sloupech až do výšky 18 m.
Na nich leží rekordní množství asi 8 000 m³ křížem lepeného dřeva. Tří- nebo pětivrstvé desky jsou silné 12-24 cm a jejich rozpětí je až 10 m. Tloušťka byla spočítaná pro každou desku, proto vznikla štíhlá a efektivní konstrukce.
ATP Architekten und Ingenieure
Vídeň, Rakousko
www.atp.ag
Část konstrukce navrhovaná v programu RSTAB (© ATP)
Model použitý v
Hallova rámová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 649 |
| Počet prutů | 1259 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 828 |
| Počet kombinací výsledků | 7 |
| Celková hmotnost | 1882,603 t |
| Rozměry (metrické) | 110,732 x 120,924 x 21,360 m |
| Rozměry (imperiální) | 363.29 x 396.73 x 70.08 feet |
| Verze programu | 7.04.24 |
