В течение антарктических летних месяцев 2010/11 и 2011/12 построило Министерство землеведения Индии в восточной части Антарктиды новую научно-исследовательскую станцию. Проектирование и проектирование осуществляют офисы bof Architekten и IMS Ingenieurgesellschaft в Гамбурге, Германия.
Сложная конструкция состоит из ограждающей стальной конструкции и в общей сложности 134 специальных контейнеров, которые были интегрированы для передачи вертикальных и горизонтальных нагрузок. Окончательный расчет конструкций выполнило немецкое инженерное бюро KSF в Бремерхафене.
Финальный расчет конструкций
KSF GmbH & Co.KG, Бремерхафен, Германия
www.ksf-ing.de

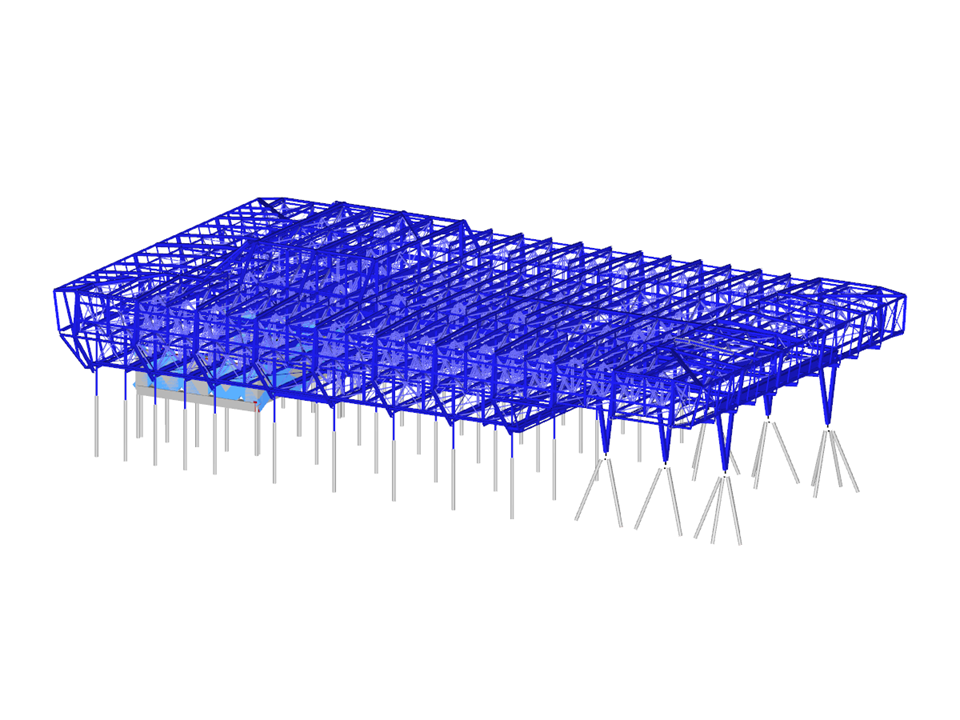

Отображение деформации на конструкции исследовательской станции в программе RSTAB (© KSF)
Сложная конструкция состоит из ограждающей стальной конструкции и в общей сложности 134 специальных контейнеров, которые были интегрированы для передачи вертикальных и горизонтальных нагрузок. Окончательный расчет конструкций выполнило немецкое инженерное бюро KSF в Бремерхафене.
Финальный расчет конструкций
KSF GmbH & Co.KG, Бремерхафен, Германия
www.ksf-ing.de
Отображение деформации на конструкции исследовательской станции в программе RSTAB (© KSF)
Стальная конструкция здания
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 3267 |
Количество стержней | 7341 |
Количество загружений | 27 |
Количество сочетаний нагрузок | 113 |
Количество расчетных сочетаний | 14 |
Общий вес | 401,551 t |
Размеры (метрические) | 53,230 x 30,200 x 16,294 m |
Размеры (имперские) | 174.64 x 99.08 x 53.46 feet |
Версия программы | 7.04.33 |
