Během antarktických letních měsíců let 2010/2011 a 2011/2012 byla na východě Antarktidy pro indické Ministerstvo věd o Zemi postavena nová výzkumná stanice. Návrh a posouzení pochází z německých kanceláří architektů „bof architekten” a inženýrské společnosti „IMS” v Hamburgu.
Celý konstrukční systém se skládá z ocelové konstrukce pláště a celkem 134 speciálních kontejnerů spojených pro lepší přenos svislého a vodorovného zatížení. Statický výpočet byl proveden německou statickou kanceláří KSF z Bremerhavenu.
Finální statický výpočet
KSF GmbH & Co.KG, Bremerhaven, Německo
www.ksf-ing.de

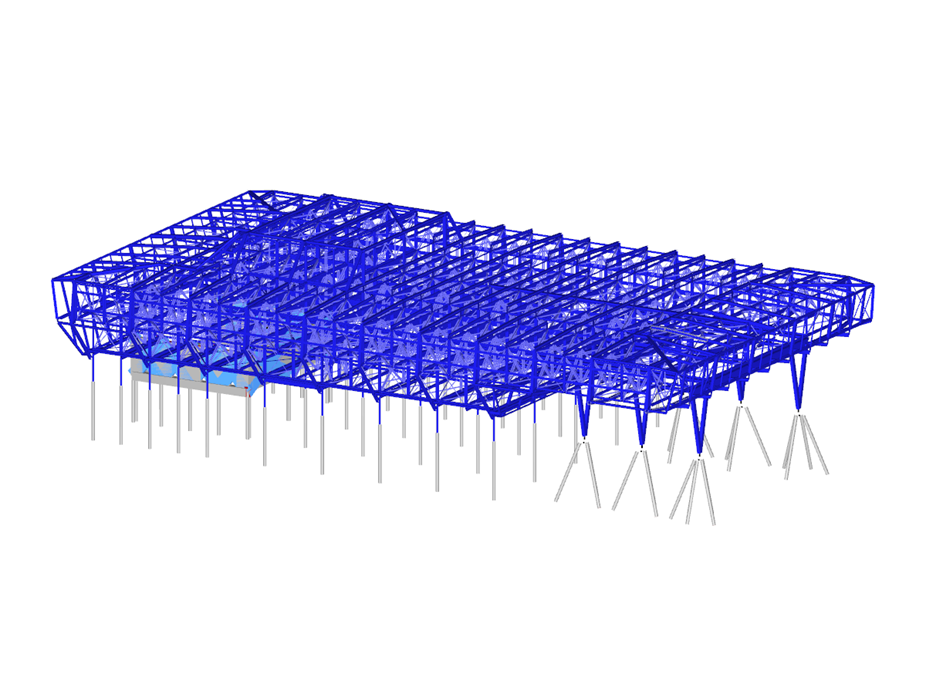

Deformace výzkumné stanice v programu RSTAB (© KSF)
Celý konstrukční systém se skládá z ocelové konstrukce pláště a celkem 134 speciálních kontejnerů spojených pro lepší přenos svislého a vodorovného zatížení. Statický výpočet byl proveden německou statickou kanceláří KSF z Bremerhavenu.
Finální statický výpočet
KSF GmbH & Co.KG, Bremerhaven, Německo
www.ksf-ing.de
Deformace výzkumné stanice v programu RSTAB (© KSF)
Ocelová konstrukce budovy
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 3267 |
Počet prutů | 7341 |
Počet zatěžovacích stavů | 27 |
Počet kombinací zatížení | 113 |
Počet kombinací výsledků | 14 |
Celková hmotnost | 401,551 t |
Rozměry (metrické) | 53,230 x 30,200 x 16,294 m |
Rozměry (imperiální) | 174.64 x 99.08 x 53.46 feet |
Verze programu | 7.04.33 |
