Una nuova stazione di ricerca è stata costruita nell'Antartide orientale per il Ministero indiano delle Geoscienze nei mesi estivi antartici del 2010/11 e 2011/12. Progettazione e pianificazione provengono dagli uffici di bof Architekten e IMS Ingenieurgesellschaft ad Amburgo, in Germania.
La complessa struttura è costituita da una struttura avvolgente in acciaio e da un totale di 134 container speciali, che sono stati integrati per trasferire carichi verticali e orizzontali. L'analisi strutturale finale è stata eseguita dall'ufficio tecnico tedesco KSF a Bremerhaven.
Analisi strutturale finale
KSF GmbH & Co.KG, Bremerhaven, Germania
www.ksf-ing.de

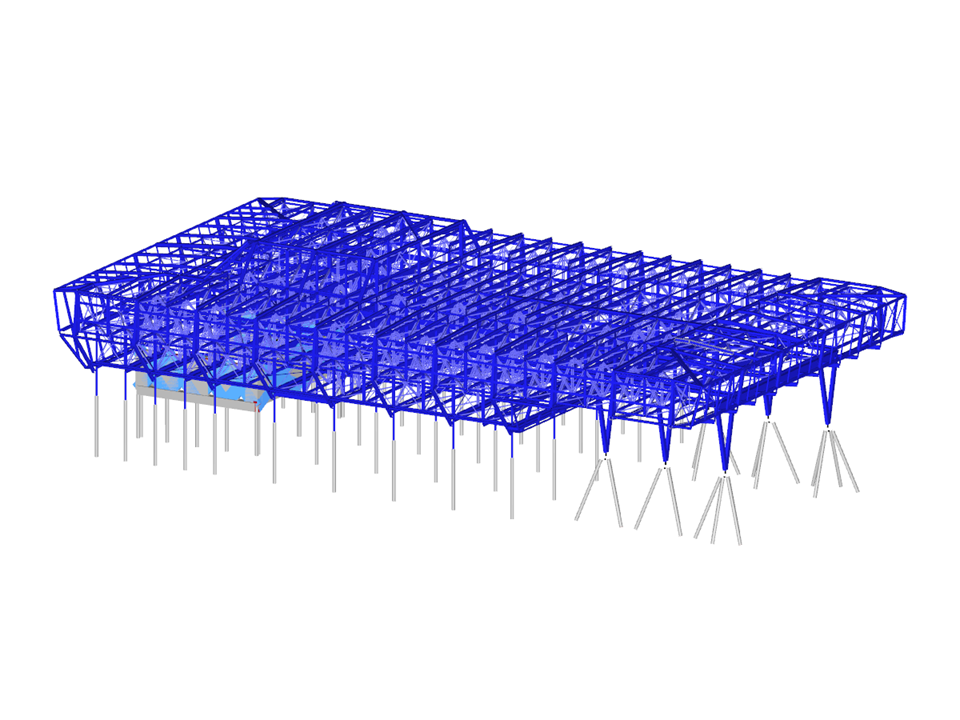

Deformata modale della stazione di ricerca in RSTAB (© KSF)
La complessa struttura è costituita da una struttura avvolgente in acciaio e da un totale di 134 container speciali, che sono stati integrati per trasferire carichi verticali e orizzontali. L'analisi strutturale finale è stata eseguita dall'ufficio tecnico tedesco KSF a Bremerhaven.
Analisi strutturale finale
KSF GmbH & Co.KG, Bremerhaven, Germania
www.ksf-ing.de
Deformata modale della stazione di ricerca in RSTAB (© KSF)
Struttura in acciaio dell'edificio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 3267 |
| Numero di aste | 7341 |
| Numero di casi di carico | 27 |
| Nr. di combinazioni di carico | 113 |
| Nr. di combinazioni di risultati | 14 |
| Peso totale | 401,551 t |
| Dimensioni (metriche) | 53.230 x 30.200 x 16.294 m |
| Dimensioni (imperiali) | 174.64 x 99.08 x 53.46 feet |
| Versione del programma | 7.04.33 |
