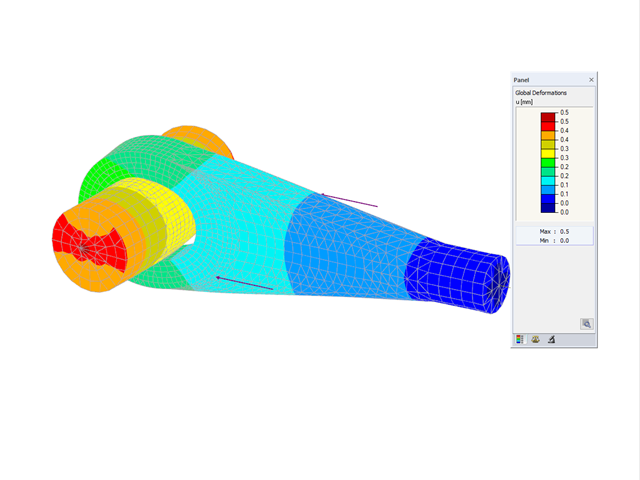

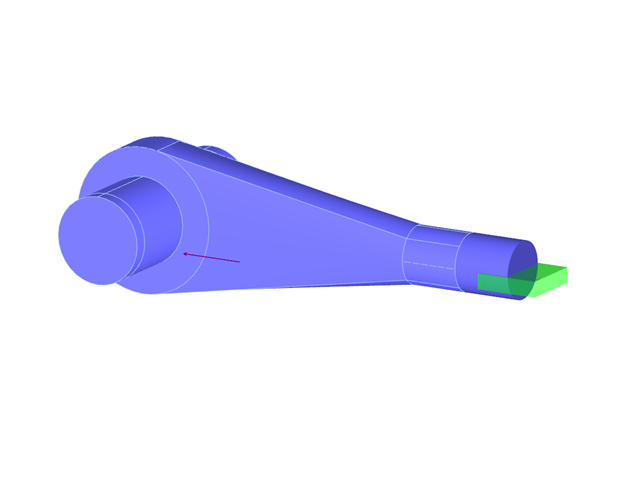

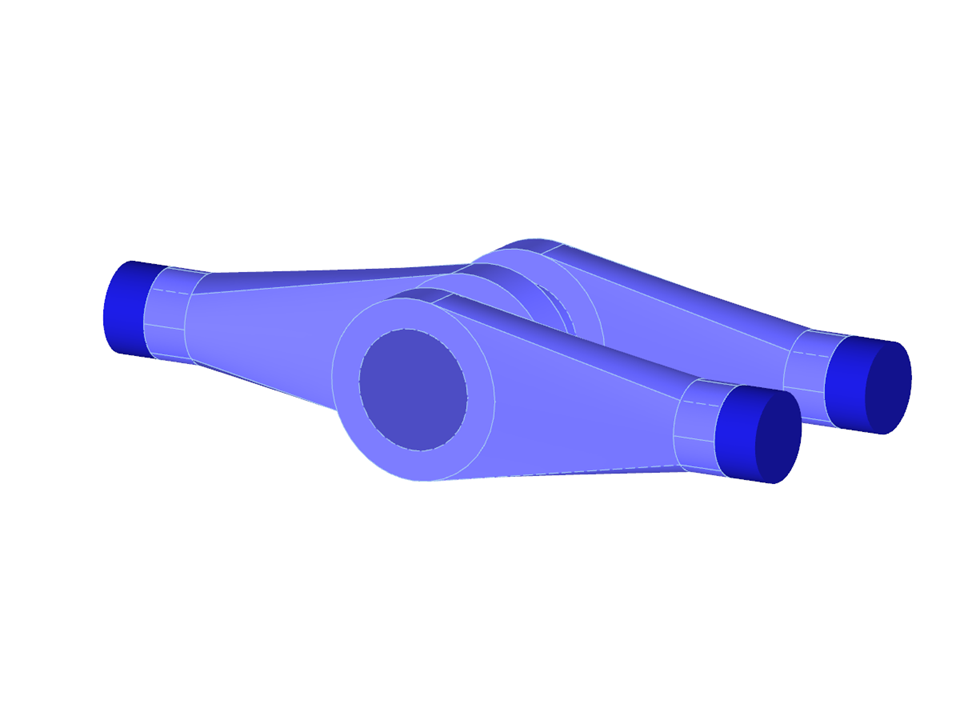

Соединение в стальной конструкции с помощью элементов тел и контакта
Количество узлов | 219 |
Количество линий | 178 |
Количество стержней | 29 |
Количество поверхностей | 75 |
Количество тел | 9 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 4 |
Общий вес | 0,030 t |
Размеры (метрические) | 1,020 x 0,640 x 0,500 m |
Размеры (имперские) | 3.35 x 2.1 x 1.64 feet |
Версия программы | 5.21.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
