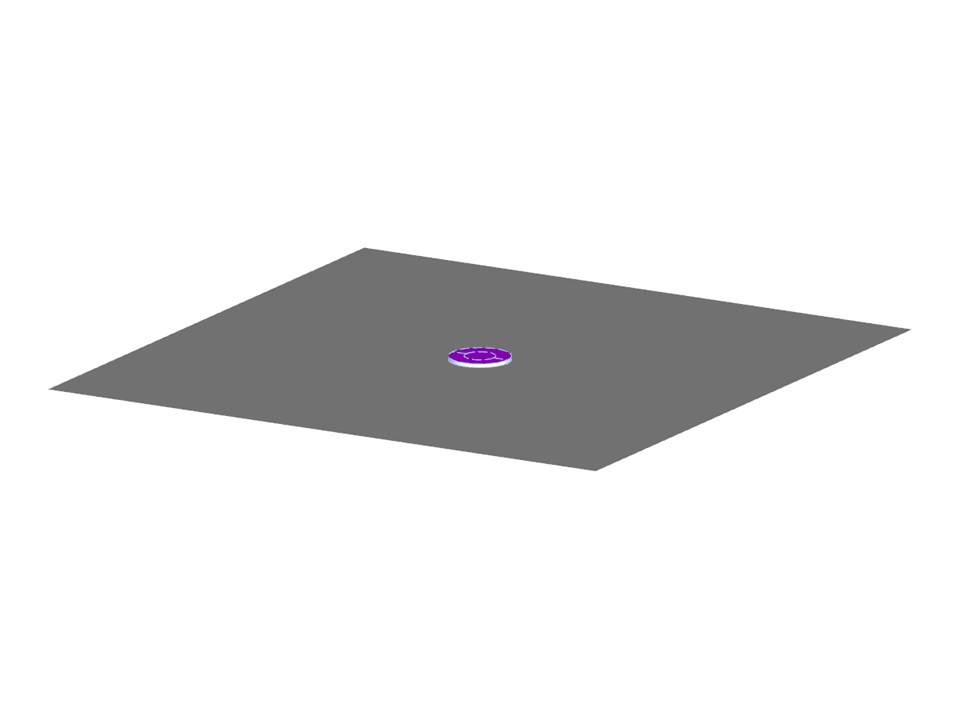

Железобетонная плита с точечной опорой
Количество узлов | 31 |
Количество линий | 31 |
Количество стержней | 1 |
Количество поверхностей | 21 |
Количество тел | 4 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,010 t |
Размеры (метрические) | 0,508 x 0,007 x 0,508 m |
Размеры (имперские) | 1.67 x 0.02 x 1.67 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
