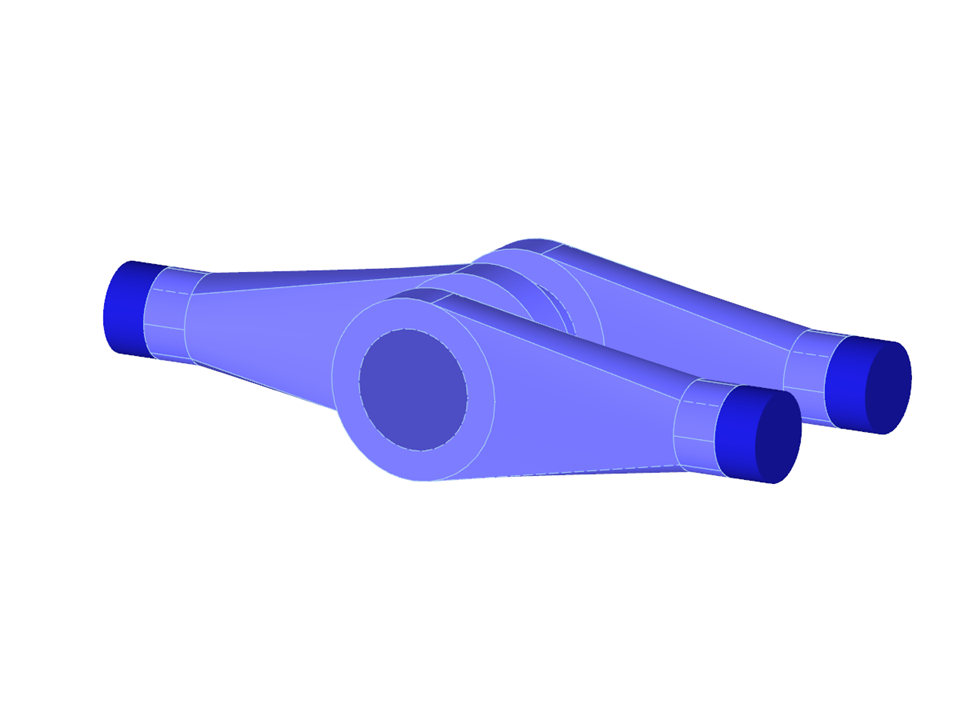

Collegamento in struttura in acciaio mediante elementi solidi e contatto
Sottomodelli
Collegamento in struttura in acciaio mediante elementi solidi e contatto
Numero di nodi | 219 |
Numero di linee | 178 |
Numero di aste | 29 |
Numero di superfici | 75 |
Numero di solidi | 9 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 4 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 0,030 t |
Dimensioni (metriche) | 1.020 x 0.640 x 0.500 m |
Dimensioni (imperiali) | 3.35 x 2.1 x 1.64 feet |
Versione del programma | 5.21.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
