Недавно был в долине Валь-Гардена в области Южного Тироля реализован необычный проект новой мастерской для художественной резьбы по дереву, который разрабатывало архитектурное бюро bergmeister-wolf.
И поскольку фасад всей конструкции разбит на множество треугольников, можно для приложения нагрузки использовать лишь некоторые его части, что представляет собой большой вызов даже для опытных проектировщиков деревянных конструкций. Но наш итальянский заказчик, компания Schrentewein & Partner, успешно справился с этой задачей, использовав для восприятия нагрузки, в основном внутренние, части здания.
Lignaconsult Schrentewein & Partner GmbH
Больцано, Италия
lignaconsult.net

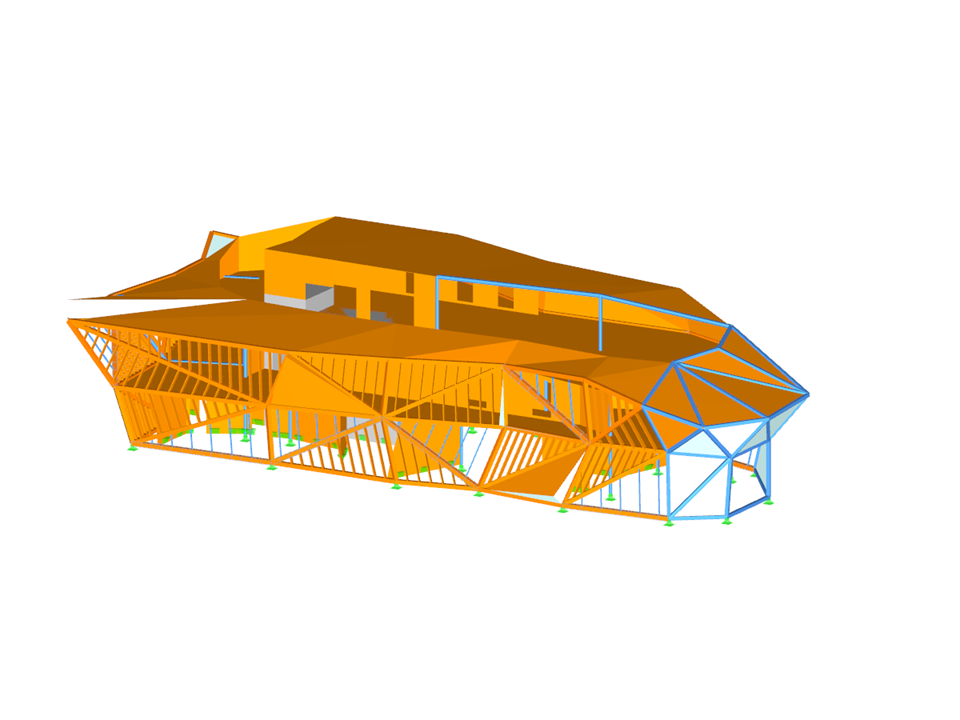

Общая 3D модель (сверху) и расчетные внутренние силы в стенах из кросс-ламинированной древесины (снизу) в программе RFEM (© Schrentewein & Partner)
И поскольку фасад всей конструкции разбит на множество треугольников, можно для приложения нагрузки использовать лишь некоторые его части, что представляет собой большой вызов даже для опытных проектировщиков деревянных конструкций. Но наш итальянский заказчик, компания Schrentewein & Partner, успешно справился с этой задачей, использовав для восприятия нагрузки, в основном внутренние, части здания.
Lignaconsult Schrentewein & Partner GmbH
Больцано, Италия
lignaconsult.net
Общая 3D модель (сверху) и расчетные внутренние силы в стенах из кросс-ламинированной древесины (снизу) в программе RFEM (© Schrentewein & Partner)

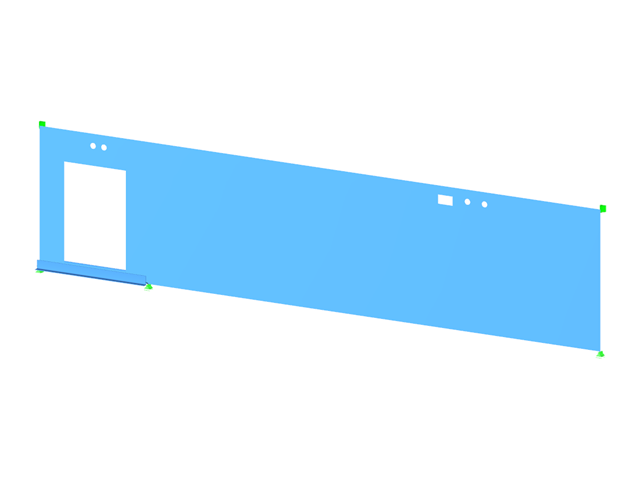

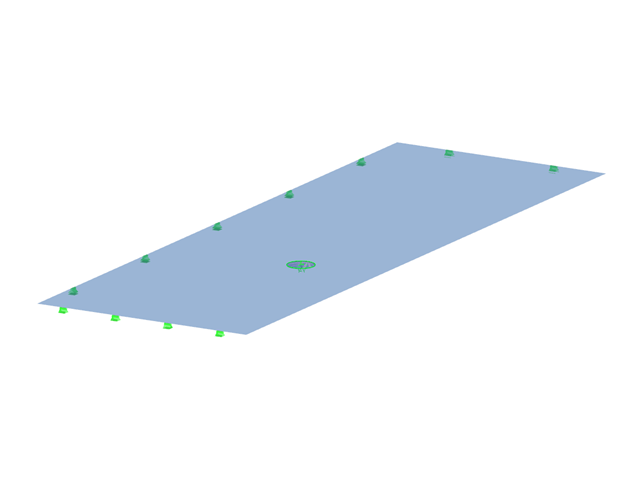

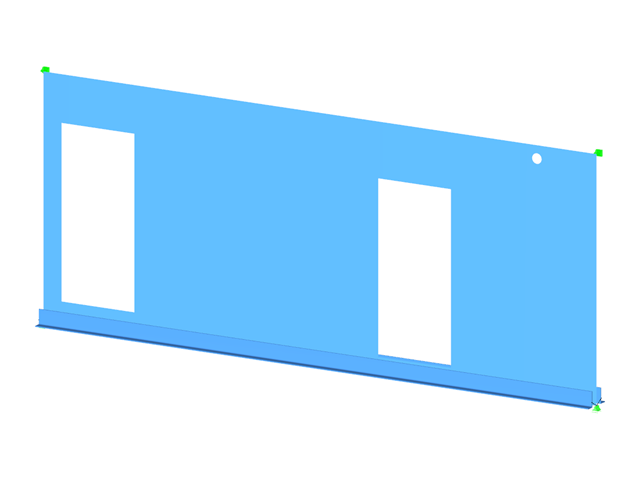

Здание из поперечно-клееной древесины
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1066 |
Количество линий | 1786 |
Количество стержней | 1243 |
Количество поверхностей | 161 |
Количество загружений | 4 |
Количество расчетных сочетаний | 2 |
Общий вес | 434,657 t |
Размеры (метрические) | 43,543 x 20,077 x 10,186 m |
Размеры (имперские) | 142.86 x 65.87 x 33.42 feet |
Версия программы | 5.01.00 |
