Расчёт железобетонных конструкций для RSTAB 9 | Характеристики

На вопрос 'Сколько вы можете унести?' обычно отвечают просто 'Да'. Тем не менее, вам потребуется трехмерная диаграмма взаимодействия момента, момента и осевой силы для графического вывода предельного состояния по несущей способности железобетонных сечений. Программное обеспечение для расчёта конструкций Dlubal предлагает вам именно это.

Благодаря дополнительному изображению воздействия нагрузки можно легко определить или визуализировать превышение предельной несущей способности железобетонного сечения. Поскольку вы можете управлять свойствами диаграммы, вы можете настроить внешний вид диаграммы My-Mz-N в соответствии со своими потребностями.

Хотите определить прочность железобетонного сечения на двухосный изгиб? Однако, для этого нужно сначала активировать диаграмму взаимодействия момента-момента (диаграмму My-Mz). Данная диаграмма My-Mz представляет собой горизонтальный разрез трехмерной диаграммы для заданной нормальной силы N. Благодаря связи с трехмерной диаграммой взаимодействия, на ней также можно визуализировать плоскость разреза.

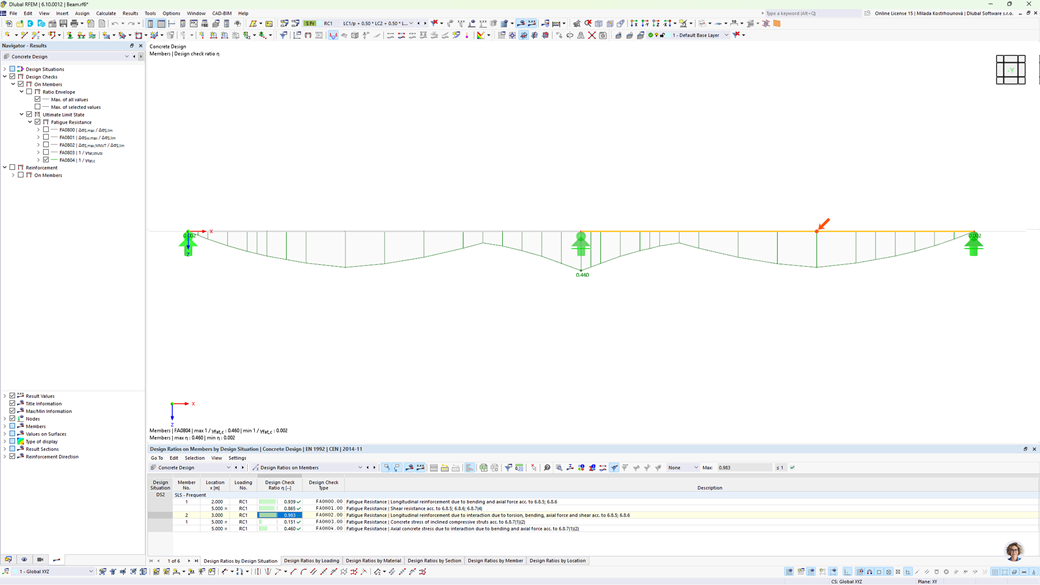

Программа для расчёта конструкций предоставляет вам четкий обзор всех выполненных расчётных проверок для норматива проектирования. Для каждой расчетной проверки необходимо задать критерий расчета. Кроме расчета предельных состояний по несущей способности и пригодности к эксплуатации, программа проверяет правила расчёта норматива. Для каждой расчетной проверки приводятся подробности расчета, включая исходные значения, промежуточные результаты и конечные результаты, структурированные. Информационное окно в подробностях расчета показывает процесс расчёта с применяемыми формулами, источниками нормативов и результатами в мельчайших подробностях.

Зависящие от времени свойства бетона, такие как ползучесть и усадка, очень важны для расчета. Вы можете задать их непосредственно для материала в программе для расчёта конструкций. В диалоговом окне ввода, временной ход функции ползучести или усадки изображается графически. Вы можете легко выбрать изменение примененного возраста бетона, например, из-за температурного воздействия.

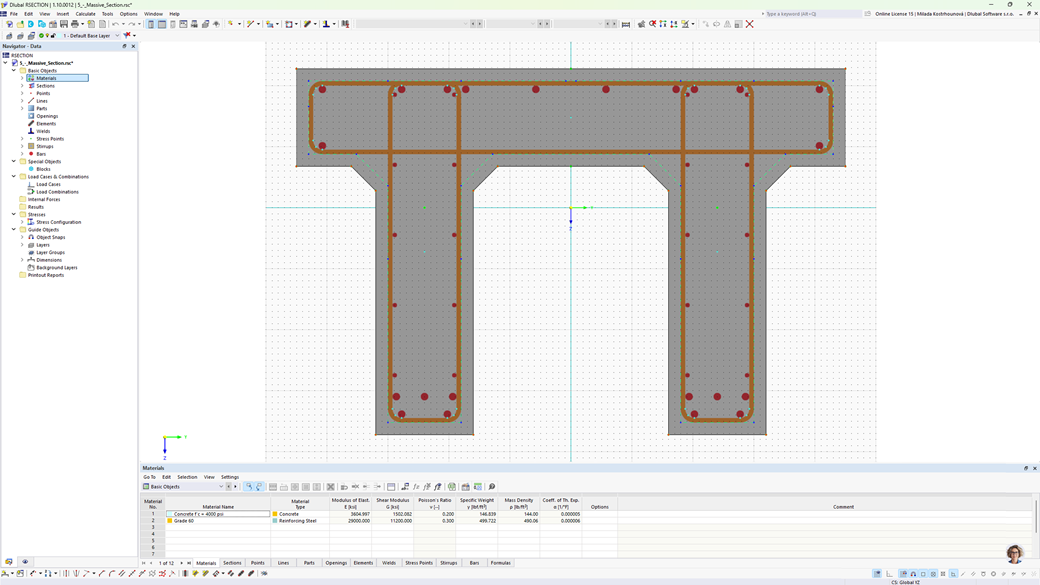

Во время расчета сечения вы можете напрямую решить, будет ли бетонная поверхность применяться за арматурными стержнями или вычитается из бетонного сечения. Вы можете использовать расчет бетонного сечения нетто особенно в случае, если вы имеете дело с сильно армированным сечением.

В пределах стержня можно задать ширину интегрирования и эффективную ширину плиты для тавровых балок (ребер) с различной шириной. Стержень будет разделен на сегменты. Переход между различной шириной полки можно либо оценить, либо задать в качестве линейно переменной. Кроме того, программа позволяет учитывать заданную арматуру поверхности в качестве арматуры полки для расчета железобетона ребра.
