Posouzení železobetonových konstrukcí | Interakční diagram My-Mz-N (3D) pro železobetonové průřezy
Na otázku "Kolik unese?" odpovídá obvykle železobeton prostě „Ano“. Přesto potřebujete pro grafické zobrazení mezního stavu únosnosti železobetonových průřezů trojrozměrný interakční diagram moment-moment-normálová síla. Programy pro statické výpočty Dlubal vám ho nabízejí.
Pomocí doplňkového zobrazení účinku zatížení můžete snadno rozpoznat a zobrazit, zda je mezní únosnost železobetonového průřezu dodržena nebo překročena. Díky možnostem nastavení vlastností diagramu lze vzhled diagramu My-Mz-N individuálně upravovat pro všechny vaše požadavky.
Posouzení železobetonových konstrukcí | Interakční diagram moment-normálová síla pro železobetonové průřezy
Věděli jste, že interakční diagramy moment-normální síla (M-N-diagramy) můžete zobrazit také graficky? Můžete tak odečíst únosnost průřezu při interakci ohybového momentu a normálové síly. Kromě interakčních diagramů vztahujících se k osám průřezu (My-N diagramu a Mz-N diagramu), lze také vygenerovat samostatný vektor ohybových momentů pro vytvoření interakčního diagramu Mres-N. Rovinu řezu M-N diagramů pak můžete zobrazit ve 3D interakčním diagramu. Program vám v tabulce zobrazí příslušné dvojice hodnot pro mezní pevnost únosnosti. Tabulka je dynamicky propojena s diagramem, takže se v diagramu zobrazí také vybraný mezní bod.
Posouzení železobetonových konstrukcí | Interakční diagram moment-moment pro železobetonové průřezy
Chcete stanovit dvouosou ohybovou únosnost železobetonového průřezu? Pak musíte nejprve aktivovat interakční diagram moment-moment (diagram My-Mz). Tento diagram My-Mz představuje vodorovný řez trojrozměrným diagramem pro zadanou normálovou sílu N. Díky propojení s 3D interakčním diagramem můžete zobrazit rovinu řezu také v něm.
Posouzení železobetonových konstrukcí | Diagram moment-zakřivení pro železobetonové průřezy
V závislosti na normálové síle N můžete pro libovolný vektor momentů vygenerovat diagram moment-zakřivení. Dvojice hodnot zobrazené v diagramu vám program zobrazí také v tabulce. Kromě toho můžete sekantovou tuhost vyplývající z diagramu moment-zakřivení a tangenciální tuhost železobetonového průřezu aktivovat jako další diagram.

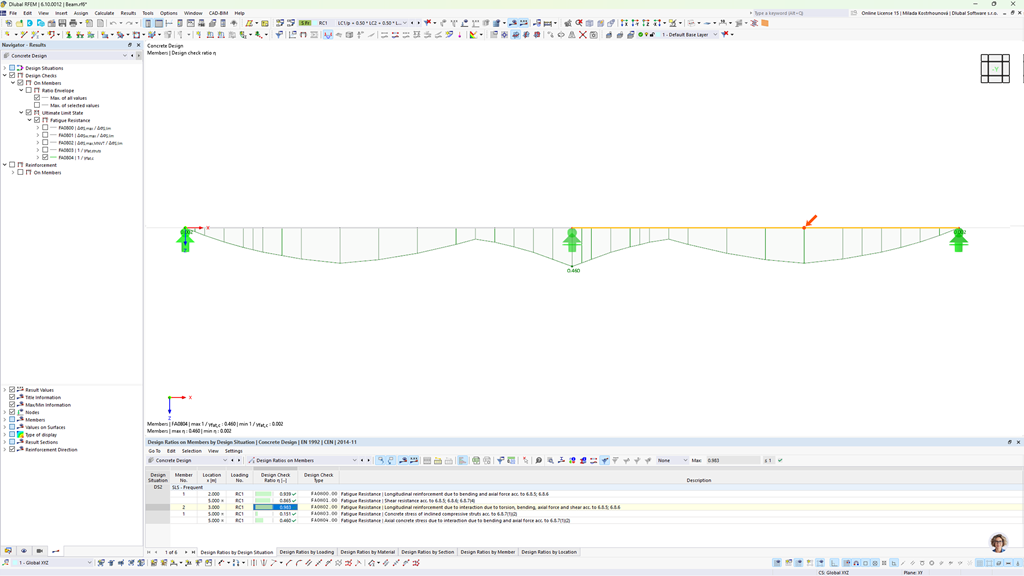

Posouzení železobetonových konstrukcí | Podrobná dokumentace provedených posouzení
Program pro statické výpočty vám poskytne jasný přehled o všech posudcích provedených pro návrhovou normu. Pro každý posudek musíte zadat kritérium využití. Kromě posouzení mezního stavu únosnosti a použitelnosti ověřuje program také dodržení konstrukčních předpisů daných normou. Při každém posouzení se zobrazí příslušné detaily posudku, ve kterých jsou strukturovaně uspořádány vstupní hodnoty, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.
Posouzení železobetonových konstrukcí | Grafické zobrazení napětí v průřezech
Návrhová napětí a přetvoření betonového průřezu a výztuže můžete zobrazit jako 3D obrázek napětí nebo 2D grafiku. V závislosti na tom, jaké výsledky zvolíte ve stromové struktuře výsledků pro detaily posudku, se zobrazí napětí nebo přetvoření na definované podélné výztuži při zatíženích nebo při mezních vnitřních silách.

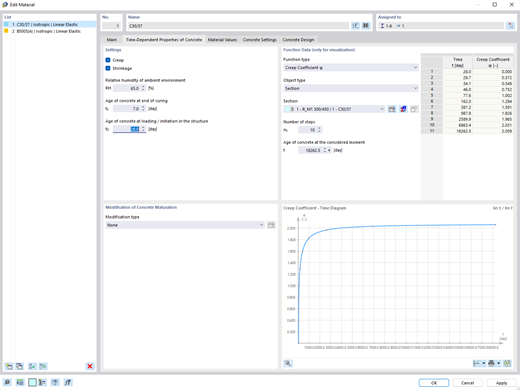

Posouzení železobetonových konstrukcí | Možnost "Zohlednit dotvarování a smršťování"
Pro výpočty jsou velmi důležité časově závislé vlastnosti betonu, jako je dotvarování a smršťování. Zadat je můžete přímo pro daný materiál v programu. Ve vstupním dialogu vám program graficky zobrazí časový průběh funkce dotvarování nebo smršťování. Můžete přitom v případě potřeby jednoduše vybrat úpravu stáří betonu, například vlivem teplotního ošetření.

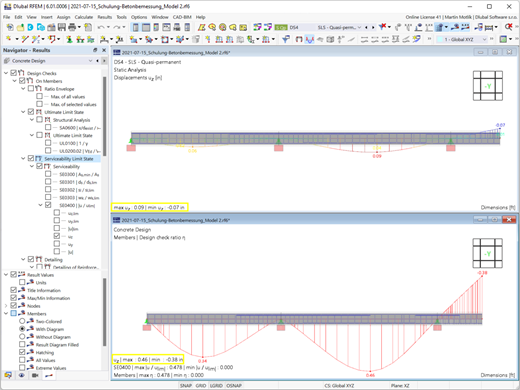

Posouzení železobetonových konstrukcí | Stanovení deformací ve stavu s trhlinami
Deformace prutů a ploch se stanoví se zohledněním železobetonového průřezu s trhlinami (stav II) nebo bez trhlin (stav I). Při stanovení tuhosti můžete zohlednit tahové zpevnění mezi trhlinami, takzvané 'tension stiffening' podle použité návrhové normy.
Posouzení železobetonových konstrukcí | Posouzení železobetonu s oslabenou plochou betonu
Během posouzení průřezu můžete určit, zda se betonová plocha použije nezměněná bez ohledu na plochu výztuže, nebo se plocha výztuže od betonového průřezu odečte. Posouzení oslabeného betonového průřezu je především vhodné použít, pokud máte v projektu silně vyztužené průřezy.

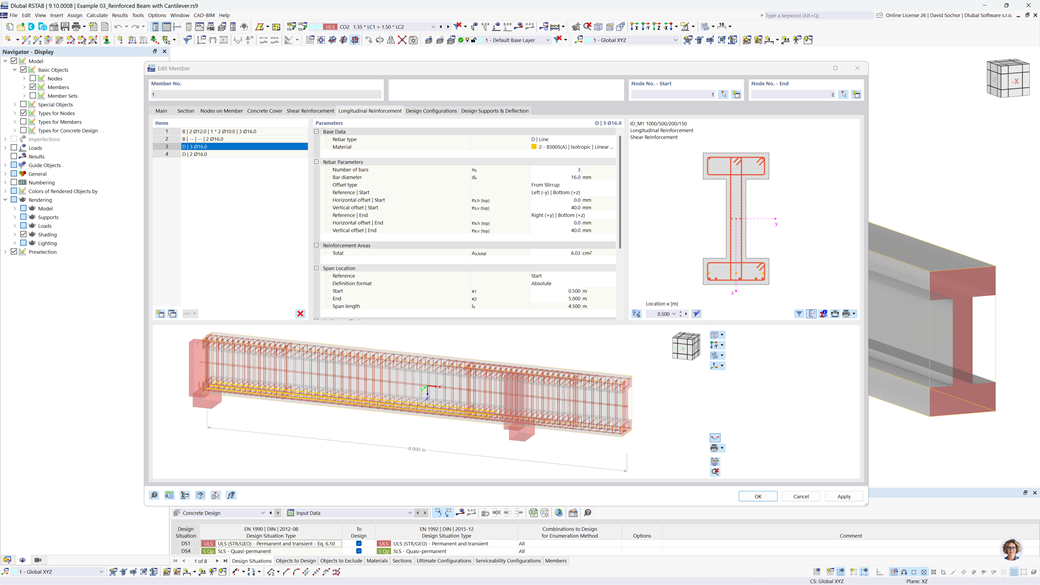

Posouzení železobetonových konstrukcí | Zadání výztuže prutu
Třmínky a podélnou výztuž můžete zadat pro každý prut zvlášť. K dispozici přitom máte různé předlohy zadání výztuže.
Posouzení železobetonových konstrukcí | Definice spolupůsobící šířky u deskového nosníku po segmentech
V rámci prutu lze definovat integrační šířku a spolupůsobící šířku desky deskových nosníků (žeber) s různými šířkami. Prut je přitom rozdělen na segmenty. Zadat lze buď odstupňovaný nebo lineárně proměnný přechod mezi různými šířkami pásnic. Navíc vám program umožňuje při posouzení železobetonového žebra zohlednit zadanou plošnou výztuž jako výztuž pásnice.

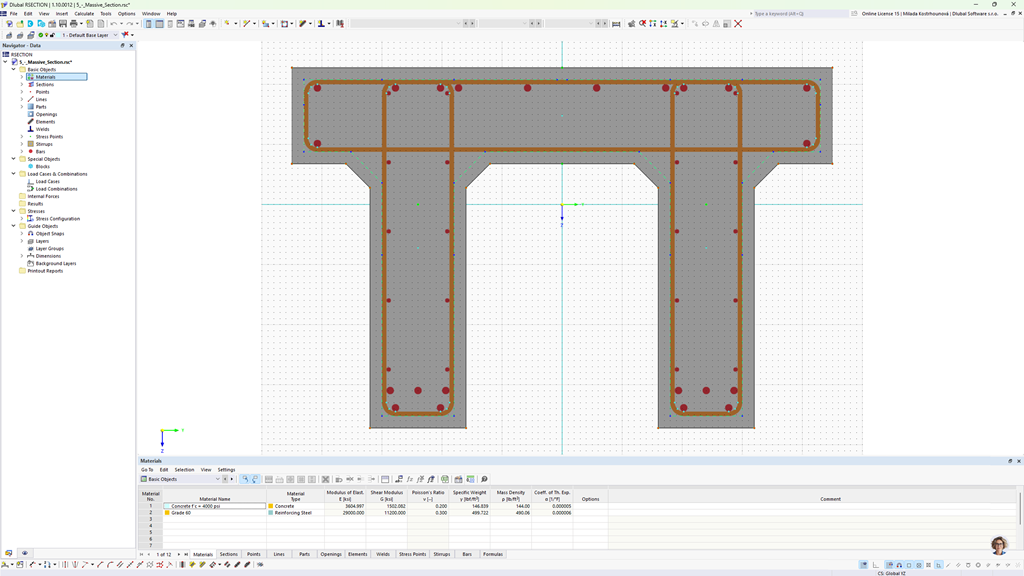

Posouzení průřezů z RSECTION v addonu Posouzení železobetonových konstrukcí
V addonu Posouzení železobetonových konstrukcí můžete posuzovat libovolné průřezy z RSECTION. Betonové krytí a smykovou a podélnou výztuž zadáte přímo v RSECTION.
Po importu vyztuženého průřezu z RSECTION do programu RFEM 6 nebo RSTAB 9 můžete daný průřez použít pro posouzení v addonu Posouzení železobetonových konstrukcí.
