Vérification du béton pour RSTAB 9 | Fonctionnalités

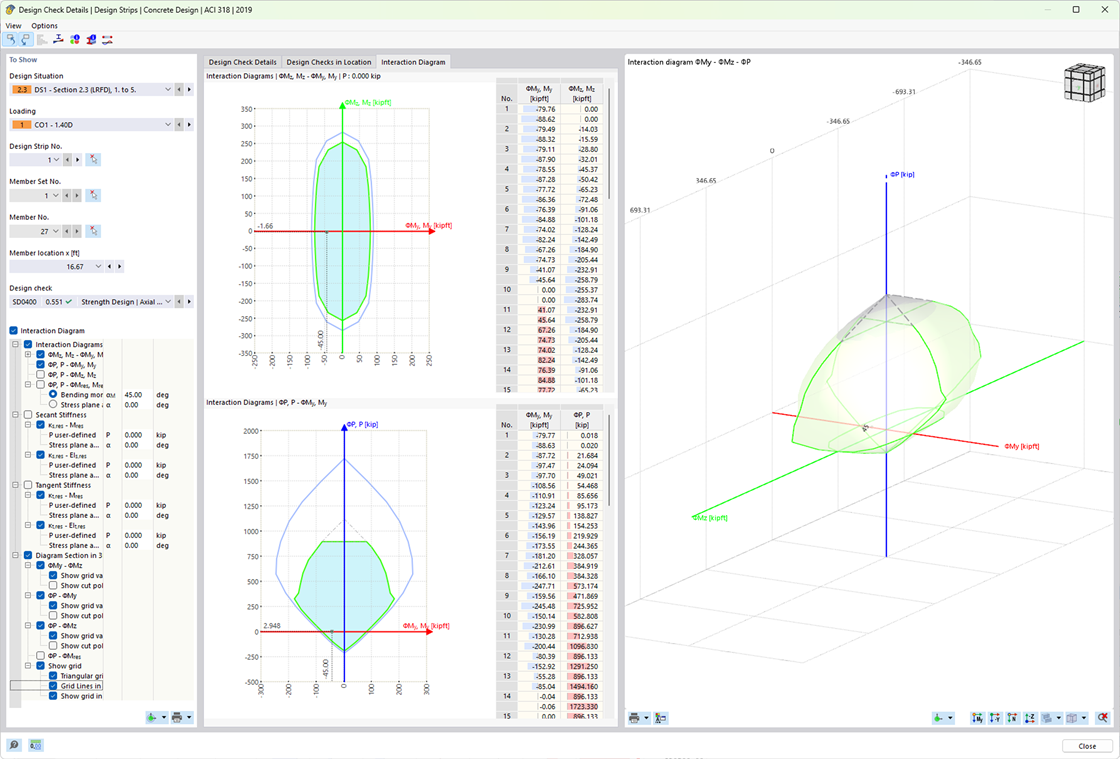

Le béton armé répond généralement à la question de quelle charge il peut supporter avec un simple « Oui ». Néanmoins, vous avez besoin d'un diagramme d'interaction moment-moment-effort normal pour la sortie graphique de l'état limite ultime des sections en béton armé. Le logiciel de calcul de structure Dlubal vous propose précisément cela.

L'affichage supplémentaire de l'action de charge permet de facilement reconnaître ou visualiser si la résistance limite d'une section en béton armé est dépassée. Étant donné que vous pouvez contrôler les propriétés du diagramme, vous pouvez personnaliser l'apparence du diagramme My-Mz-N selon vos besoins.

Vous souhaitez déterminer la résistance en flexion biaxiale d'une section en béton armé ? Activez d'abord un diagramme d'interaction moment-moment (diagramme My-Mz). Ce diagramme My-Mz représente une coupe horizontale à travers le diagramme tridimensionnel pour l'effort normal spécifié N. Le couplage avec le diagramme d'interaction 3D permet également d'y visualiser le plan de coupe.

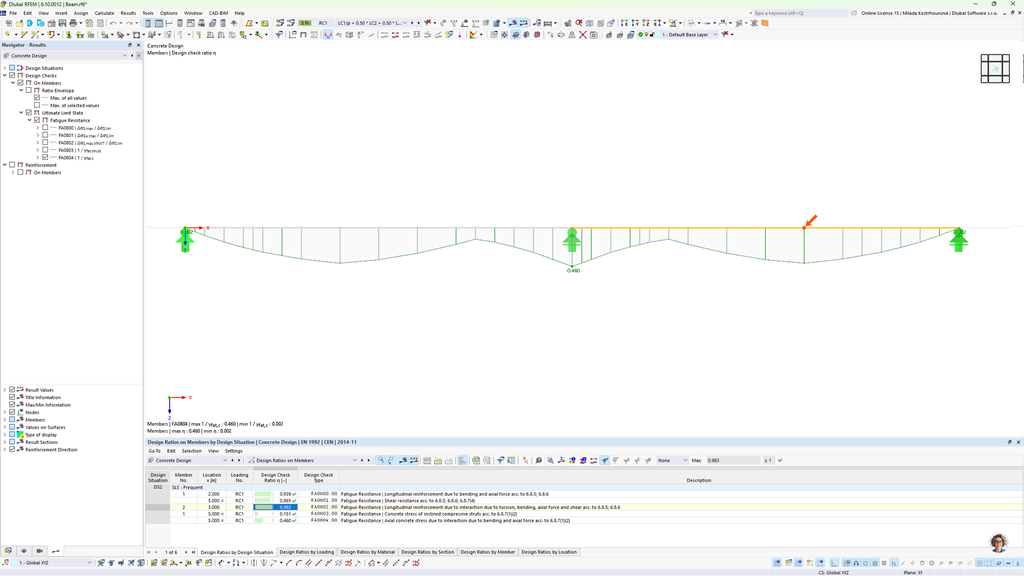

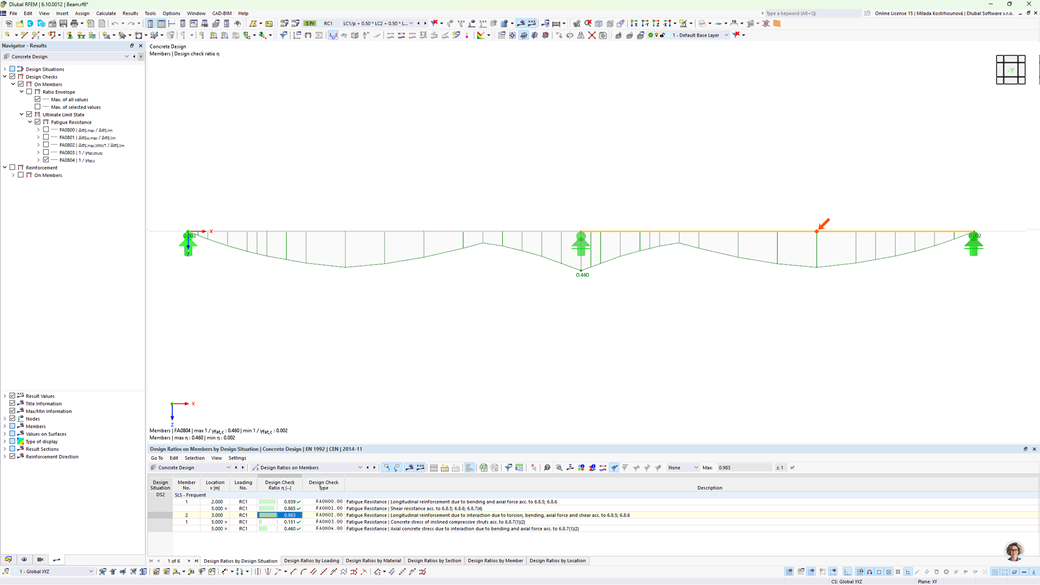

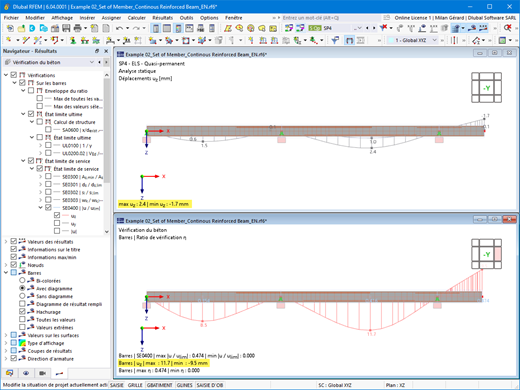

Le logiciel de calcul de structure vous offre une vue d'ensemble claire de toutes les vérifications effectuées selon la norme de calcul. Vous devez définir un critère de vérification pour chaque vérification. Outre la vérification à l'état limite ultime et à l'état limite de service, le logiciel vérifie également les règles de calcul de la norme. Chaque contrôle de vérification apporte des détails de calcul correspondants dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.

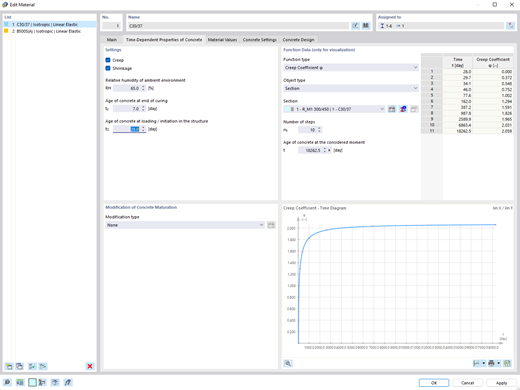

Les propriétés du béton dépendantes du temps, telles que le fluage et le retrait, sont très importantes pour vos calculs. Vous pouvez les définir directement pour le matériau dans le logiciel de calcul de structure. Dans la boîte de dialogue de saisie, le programme affiche graphiquement l'évolution dans le temps de la fonction de fluage ou de retrait. Vous pouvez sélectionner la modification que vous souhaitez apporter à l'âge du béton, par exemple, en raison d'un traitement thermique.

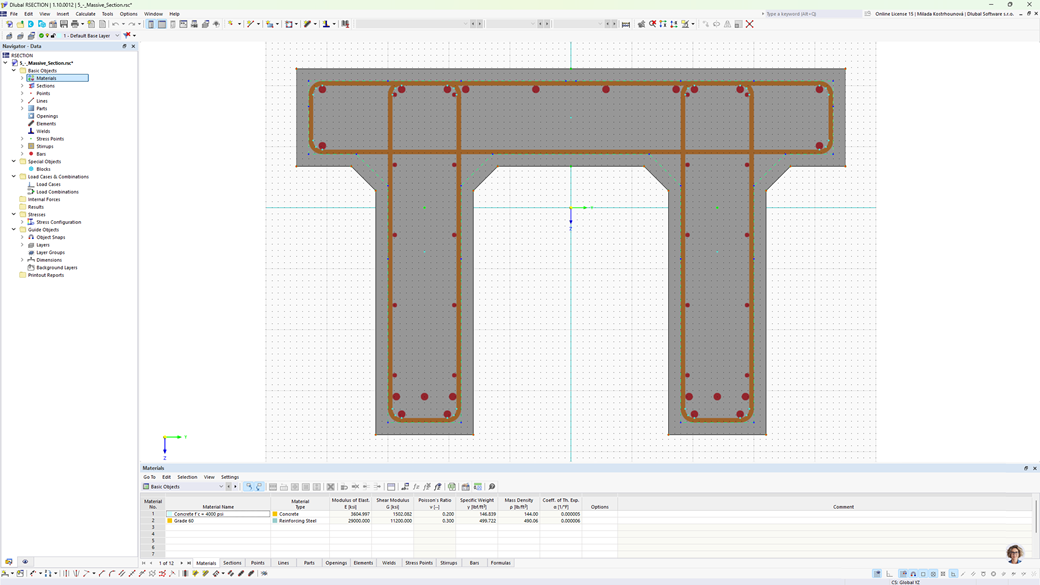

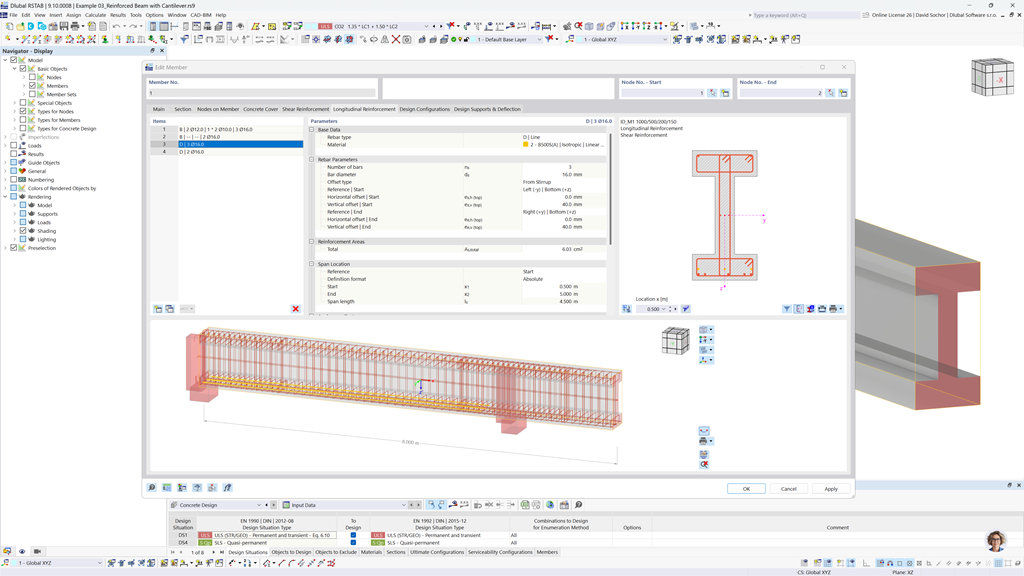

Lors de la vérification de la section, vous pouvez contrôler directement si la surface de béton est appliquée en incluant les armatures ou si elles sont soustraites de la section en béton. La vérification de la section nette en béton est particulièrement utile si votre projet implique une section avec beaucoup d'armatures.

Dans une barre, vous pouvez définir la largeur d'intégration et la largeur efficace de dalle des poutres en T (nervures) avec différentes largeurs. La barre est divisée en segments. La transition entre les différentes largeurs de semelle peut être définie de manière échelonnée ou linéairement variable. De plus, le logiciel vous permet de considérer l'armature de surface définie comme une armature de semelle lors de la vérification du béton armé.
