Дополнительный модуль к RFEM 5
RF-TIMBER SANS

RF-TIMBER SANS выполняет расчётные проверки по предельным состояниям по несущей способности и пригодности к эксплуатации, а также на огнестойкость в соответствии с южно-африканскими нормами для деревянных конструкций SANS. Он включает в себя метод расчёта по предельным состояниям (LSD) и метод расчёта допустимых напряжений (ASD).

Дополнительный модуль RF-TIMBER SANS включает обширную базу данных сечений и расширяемую базу данных материалов с нормативными значениями прочности. Помимо расчёта напряжений, RF‑TIMBER SANS выполняет расчёт стержней на устойчивость по методу эквивалентных стержней или методу второго порядка. Кроме того, можно выполнить расчёты по предельным состояниям по пригодности к эксплуатации и на огнестойкость.

Расчёт деревянных стержней согласно SANS 10163-1:2003 и SANS 10163-2:2001

Всего позиций: 4

Дополнительный модуль RF-/TIMBER SANS к RFEM/RSTAB | Расчет деревянных стержней по SANS 10163 (южноафриканские нормы)

Графическое изображение результатов RF-/TIMBER SANS Design в программе RFEM | Характеристики

Полная интеграция в RSTAB с импортом всей соответствующей информации и внутренних сил
Расчет стержней и неразрезных стержней на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
Расчет на устойчивость при изгибе и продольном изгибе с кручением по методу эквивалентного стержня или нелинейным расчетом
Расчет по предельным состояниям по пригодности к эксплуатации методом ограничения деформаций
Свободная настройка времени и скорости обугливания, а также выбор сторон обугливания для расчёта на огнестойкость
Южно-африканская библиотека материалов и библиотека сечений
Пользовательский ввод прямоугольных и круглых сечений
Оптимизация сечений с возможностью переноса в RSTAB
Оптимальный импорт приведенных длин из дополнительного модуля RSBUCK или RF-STABILITY
Подробная документация результатов, включая ссылки на формулы используемого норматива
Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
Учет влияния условий влажности древесины
Визуализация критерия расчета на модели RFEM/RSTAB
Экспорт данных в MS Excel

Графическое изображение результатов RF-/TIMBER SANS Design в программе RFEM | Ввод данных

После начала работы в модуле, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания, которые будут учитываться в расчете на предельные состояния по несущей способности и пригодности к эксплуатации, и в расчете на огнестойкость. Материалы из RFEM/RSTAB заданы по умолчанию, но они могут быть изменены в RF-/TIMBER SANS. Характеристики материалов из соответствующих норм включены в базу данных материалов.

При проверке сечений можно решить, будут ли учитываться сечения, выбранные в RFEM/RSTAB или модифицированные сечения. Также можно учесть классы длительности нагрузки, условия влажности при эксплуатации и условия обработки древесины.

Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.

При расчете на огнестойкость вы можете задать стороны обжигания стержня или блока стержней.

Окно 1.8 Полезная длина - блоки стержней

Графическое изображение результатов RF-/TIMBER SANS Design в программе RFEM | Расчёт

При расчете несущей способности сечений выполняется анализ растяжения и сжатия вдоль волокон, изгиба, изгиба с растяжением/сжатием, а также прочности на сдвиг от поперечной силы.

Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение. Прогиб внутренних пролетов и консолей сопоставляется с максимально допустимыми прогибами.

Отдельные расчетные случаи позволяют гибко выполнить расчет выбранных стержней, блоков стержней и воздействий, а также индивидуально проверить их на устойчивость. такие как расчет на устойчивость, продолжительность нагрузки при пожаре, гибкость стержней и предельные прогибы, могут быть скорректированы по желанию.

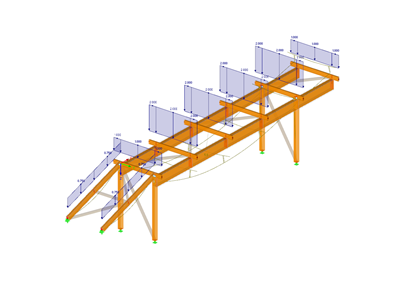

Графическое отображение результатов расчета RF-/TIMBER SANS в RFEM

Графическое изображение результатов RF-/TIMBER SANS Design в программе RFEM | Результаты

После завершения расчета, модуль отображает результаты в наглядных таблицах результатов. Могут быть включены все промежуточные значения (например, определяющие внутренние силы, поправочные коэффициенты и т.д.), что делает расчет более прозрачным. Результаты упорядочены по загружениям, сечениям, стержням и блоками стержней.

Если расчет выполнить не удалось, соответствующие сечения могут быть изменены в процессе оптимизации. Также возможна передача оптимизированных сечений в RFEM/RSTAB для выполнения нового расчета.

Расчетное соотношение в модели RFEM/RSTAB представлено различными цветами. Таким образом, можно быстро определить критические или малозагруженные области сечений. Кроме того, возможность подробного анализа обеспечивают диаграммы результатов, изображенные на стержне или блоке стержней.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
