Module additionnel pour RFEM 5
RF-TIMBER SANS

RF-TIMBER SANS permet d'effectuer la vérification à l'état limite ultime, à l'état limite de service et de la résistance au feu selon la norme sud-africaine pour les structures en bois SANS. Il inclut les procédures de vérification aux états limites (LSD) et du calcul des contraintes admissibles (ASD).

Le module additionnel RF-TIMBER SANS comprend une bibliothèque complète de sections et une bibliothèque de matériaux extensible avec les valeurs de résistance spécifiques à la norme. Outre l'analyse des contraintes, RF-TIMBER SANS effectue l'analyse de stabilité des barres selon la méthode de la barre équivalente ou l'analyse du second ordre. De plus, vous pouvez vérifier l'état limite de service et la résistance au feu.

Vérification des barres en bois selon la SANS 10163-1:2003 et la SANS 10163-2:2001

Nombre total d'articles : 4

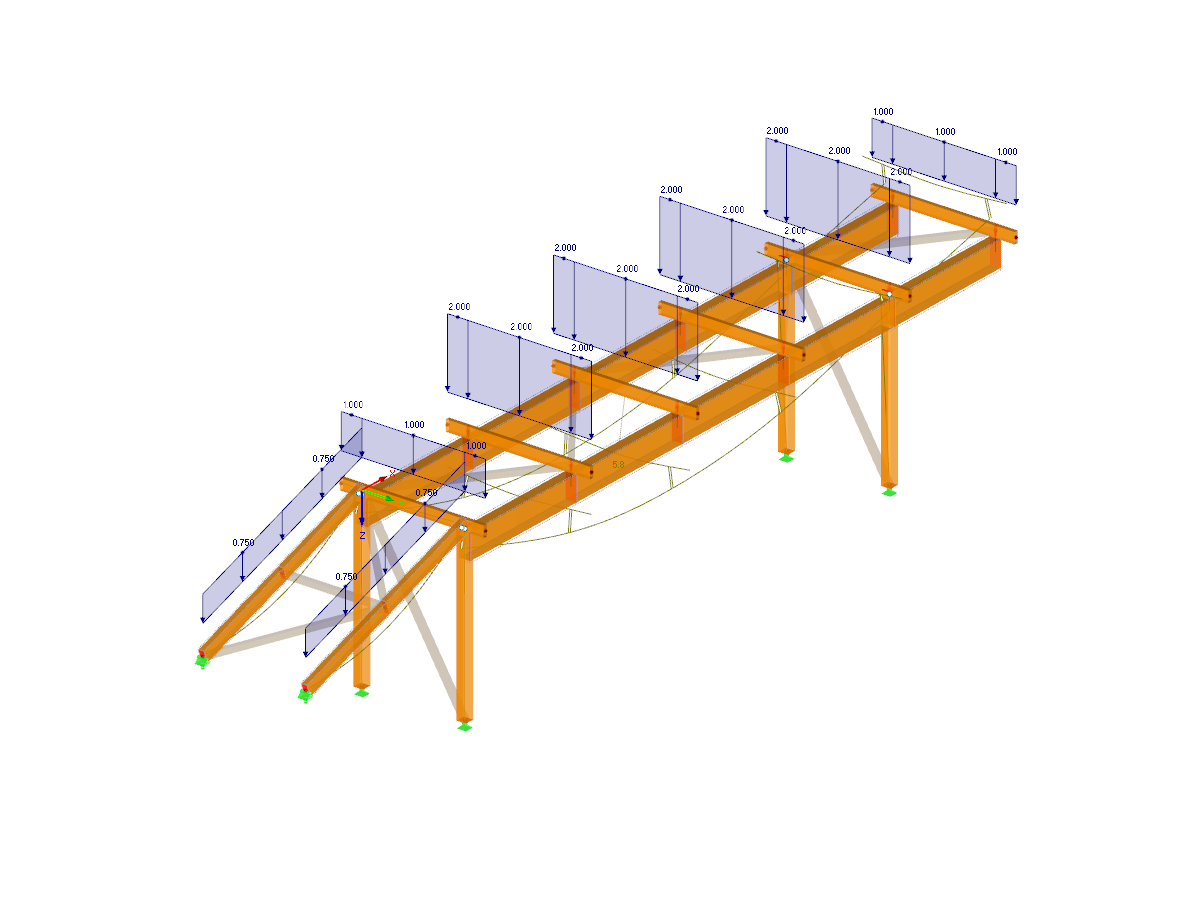

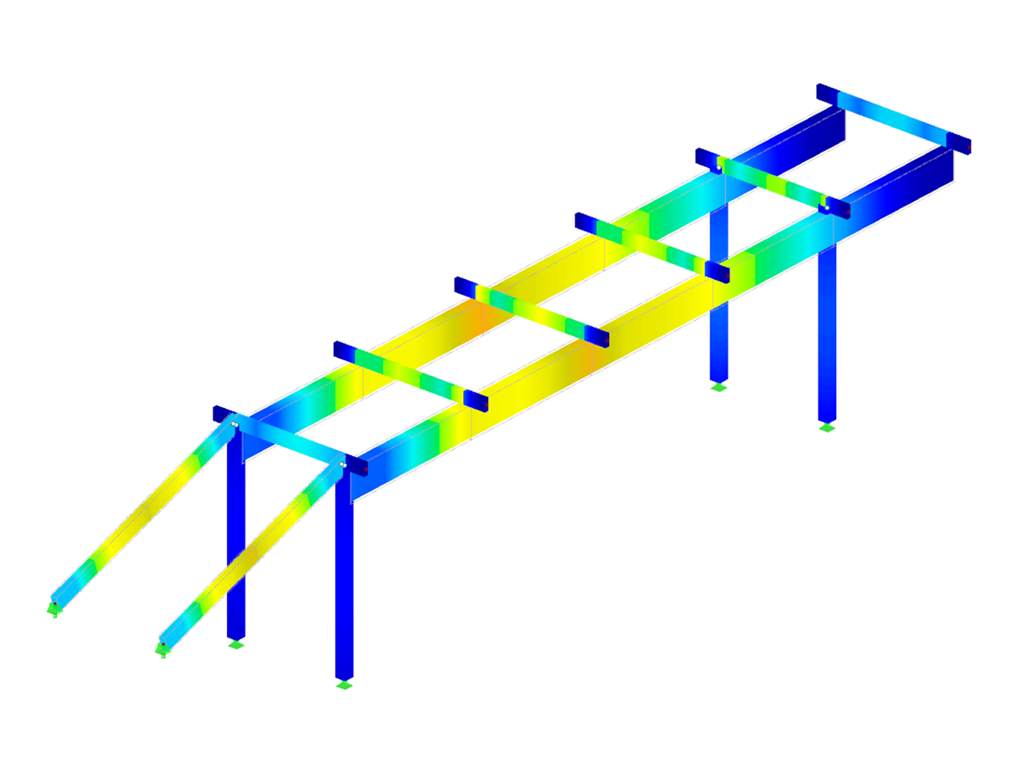

Module additionnel RF-/TIMBER SANS pour RFEM/RSTAB | Vérification des barres en bois selon SANS 10163 (code sud-africain)

RF-TIMBER SANS | Fonctionnalités

Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
Vérification des barres et des barres continues pour la traction, la compression, la flexion, le cisaillement et les efforts internes combinées
Analyse de stabilité au flambement selon la méthode de la barre équivalente ou l'analyse du second ordre
Vérification à l'ELS par limitation des flèches
Configuration libre du temps de carbonisation et des vitesses de carbonisation, ainsi que le choix libre des côtés de carbonisation pour la vérification au feu
Bibliothèque de section et de matériaux correspondants à la norme sud-africaine
Entrée personnalisée des sections circulaires ou rectangulaires
Optimisation des sections avec l'option de transfert vers RFEM/RSTAB
Option d'importation des contraintes effectives de RSBUCK ou RF‑STABILITY
Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
Considération des conditions d'humidité de service
Visualisation du critère de vérification sur le modèle RFEM/RSTAB
Export de données vers MS Excel

RF-TIMBER SANS | Entrée

Après l'ouverture du module additionnel, il est nécessaire de sélectionner les barres ou ensembles de barres, les cas de charges, les combinaisons de charges ou de résultats pour la vérification des ELS, ELU et la résistance au feu. Les matériaux du modèle RFEM/RSTAB sont automatiquement importés dans RF-/TIMBER SANS et peuvent être ajustés. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque.

Lors de la vérification des sections, vous pouvez décider si les géométries correspondent à celles de la norme, ou si elles sont définies par l'utilisateur et prises en compte pour la vérification. Après avoir vérifié la section, vous affectez les classes de durée de charge (CDC), les conditions de service et le traitement du bois.

Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.

Pour la résistance au feu, vous pouvez définir les côtés carbonisés d'une barre ou d'un ensemble de barres.

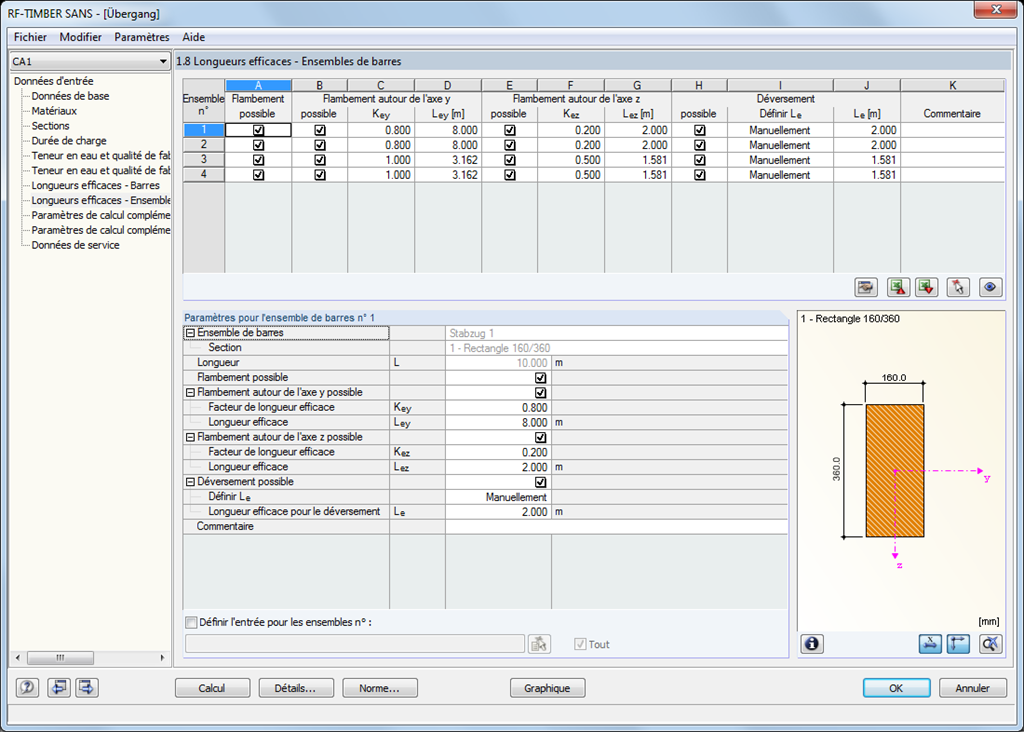

Tableau 1.8 Longueur efficace - Ensembles de barre

RF-TIMBER SANS | Vérification

Lors de la vérification de la résistance de section, RF-/TIMBER AWC analyse la traction et la compression le long du fil, la flexion, la flexion et la traction/compression ainsi que le cisaillement dû à une force de cisaillement.

Si les composants structurels susceptibles au flambement et au flambement latéral sont vérifiés selon la méthode de la barre équivalente, le programme considère la compression axiale, la flexion avec ou sans force en compression, de même que la flexion et la traction. Le déversement est déterminé pour les poutres sur deux appuis ou en console (porte-à-faux) et ensuite comparé avec la flèche maximale admissible.

La séparation des cas de vérification permet une analyse flexible pour les barres, ensembles de barres, charges aussi bien que les analyses de stabilité individuelles. telles que l'analyse de stabilité, la durée de charge en cas d'incendie, l'élancement de barre et la limite de flèche peuvent être ajustées à votre convenance.

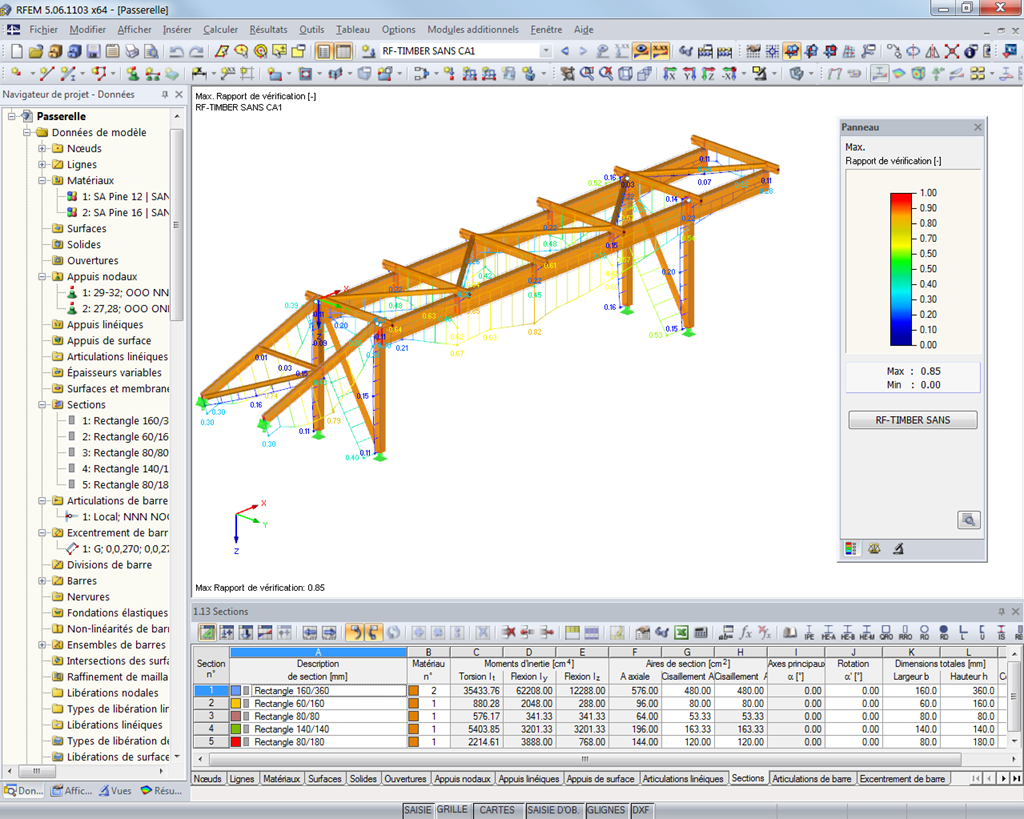

Affichage graphique des résultats de calcul RF-/TIMBER SANS dans RFEM

RF-TIMBER SANS | résultats

Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement, etc.) peuvent être incluses afin de rendre la vérification plus transparente. Les résultats sont listés par cas de charge, section, barre et ensemble de barres.

Si l'analyse échoue, les sections concernées peuvent être modifiées dans un processus d'optimisation. Les sections optimisées peuvent également être transférées dans RFEM ou RSTAB pour effectuer un nouveau calcul.

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
