Создание узлов на пересечениях без разделительных линий в RFEM 6

Для этого существуют два различных варианта.

Option #1

Right-click the line and use the "Divide Line" tool. In the following dialog box, select the "Create 'On Line' nodes without dividing line" option.

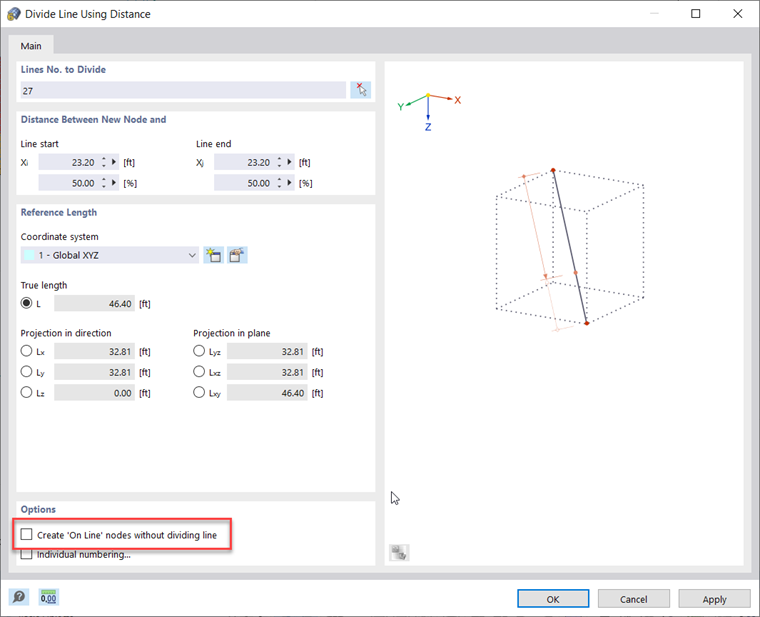

Добавить узел без разделительной линии

Option #2

Manually draw a node and snap to the intersection point.

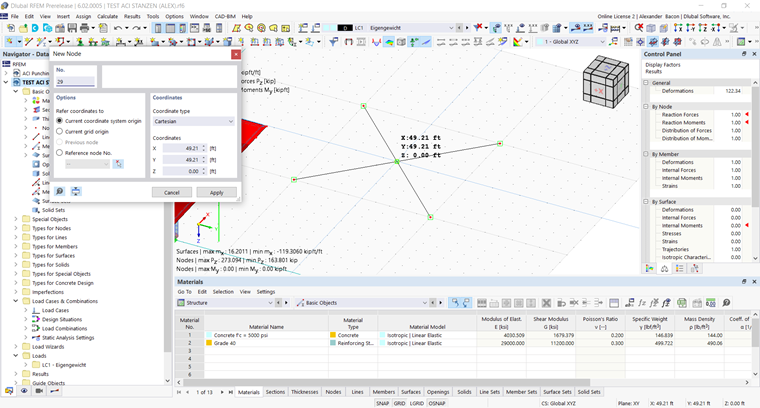

Добавление узлов с помощью привязки к точкам пересечения

Double-click this node to edit it and change it to an "On Line" node type.

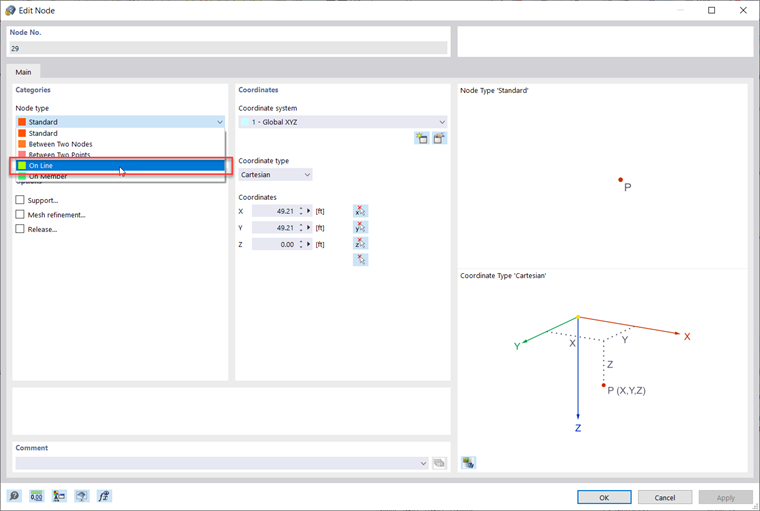

Измените узел на «В сети»
