Generazione di nodi alle intersezioni senza linee di divisione in RFEM 6

Ci sono due diverse opzioni per farlo.

Option #1

Right-click the line and use the "Divide Line" tool. In the following dialog box, select the "Create 'On Line' nodes without dividing line" option.

Aggiungi nodo senza dividere la linea

Option #2

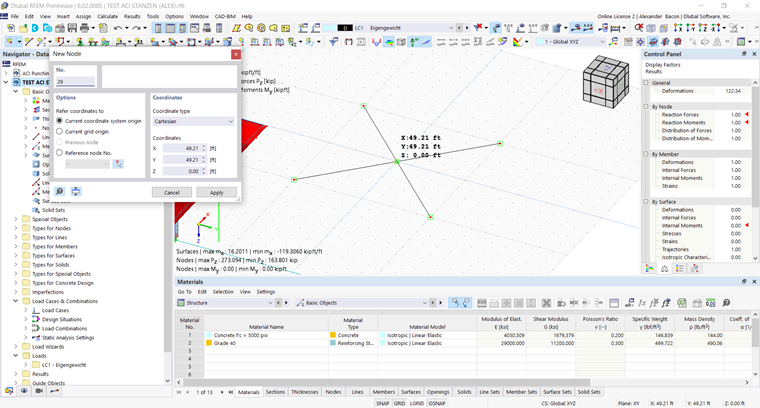

Manually draw a node and snap to the intersection point.

Aggiunta di nodi tramite snap ai punti di intersezione

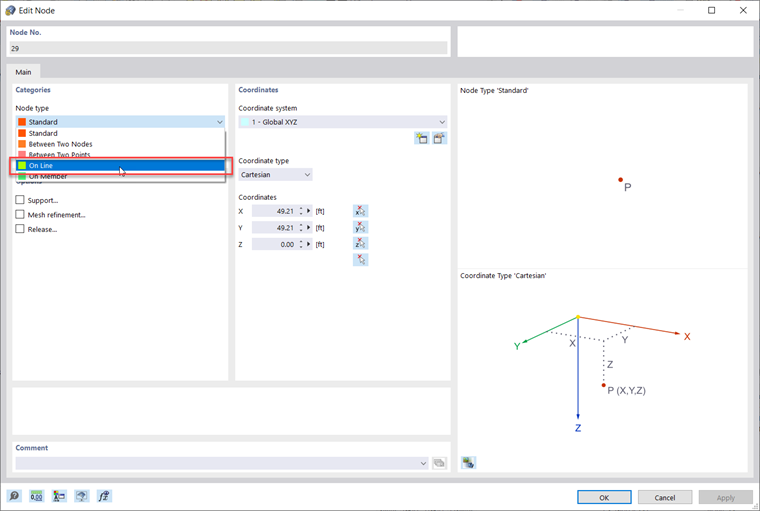

Double-click this node to edit it and change it to an "On Line" node type.

Cambia nodo in "Online"
