Generování uzlů v průsečících bez dělení linií v programu RFEM 6

Existují dvě různé možnosti, jak to provést.

Možnost č. 1:
Klikněte pravým tlačítkem myši na linii a použijte nástroj "Dělit linii". V následujícím dialogu zaškrtněte možnost "Nové uzly 'Na linii' bez rozdělení linie".

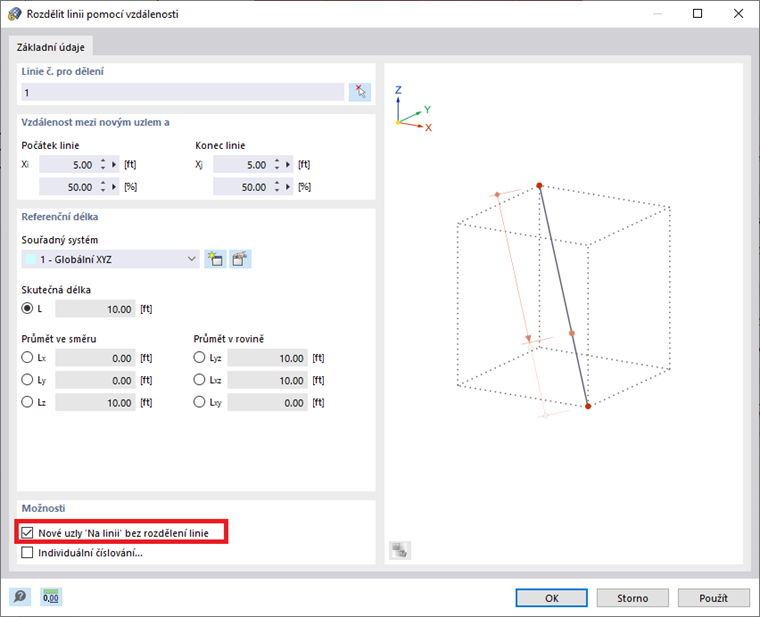

Přidat uzel bez dělicí linie

Možnost č. 2:
Vytvořte ručně uzel a umístěte ho pomocí úchopu do průsečíku.

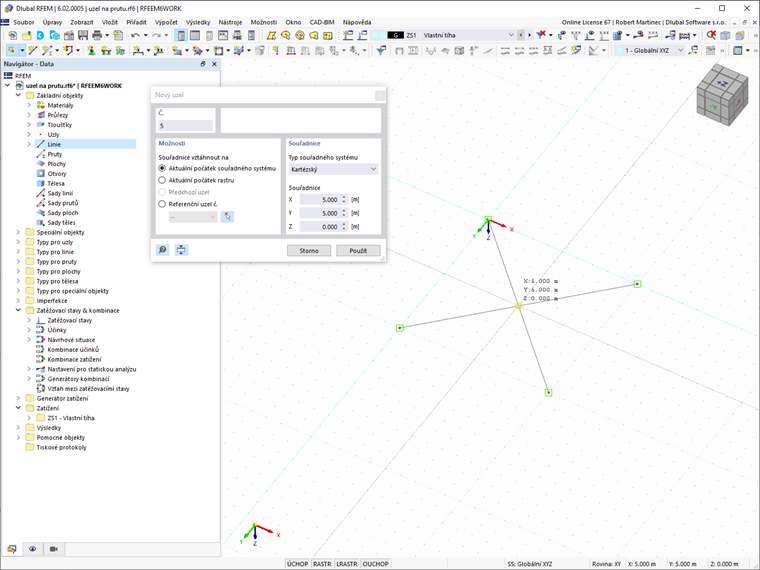

Přidání uzlů do průsečíku pomocí úchopu

Dvojím kliknutím na tento uzel se dostanete do dialogu pro úpravy a tam ho změníte na uzel typu "Na linii".

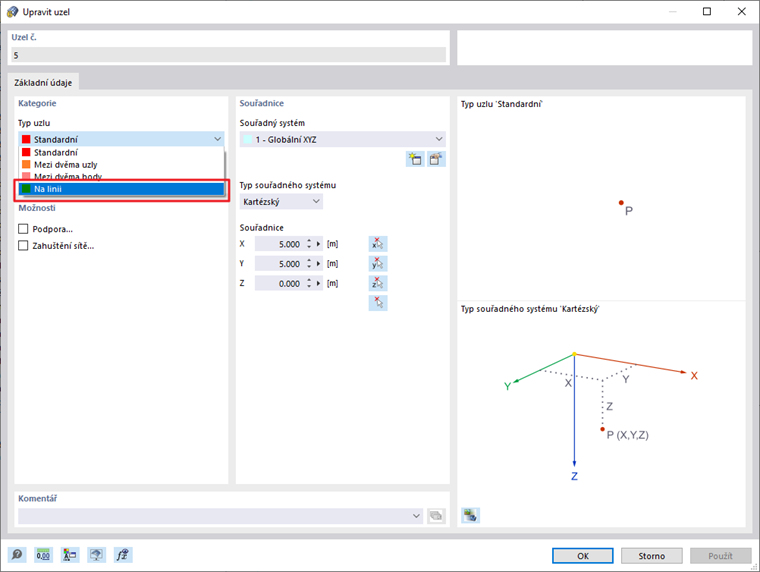

Změnit typ uzlu na "Na linii"
