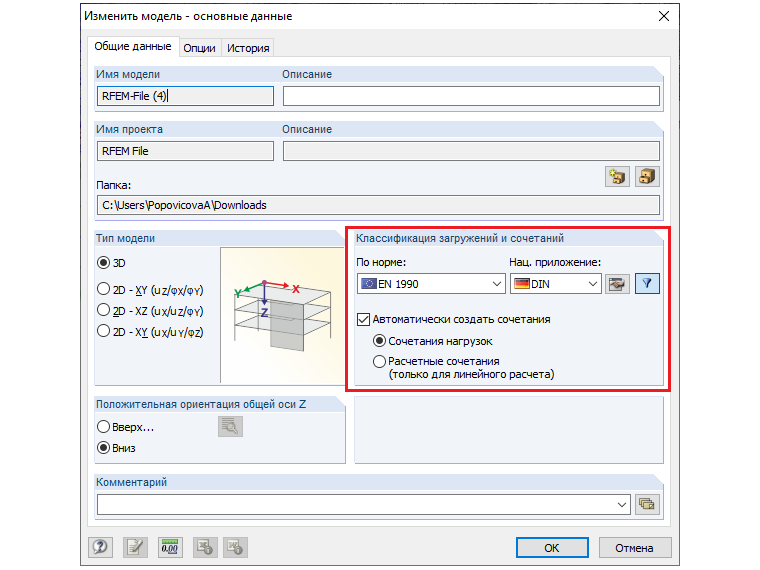

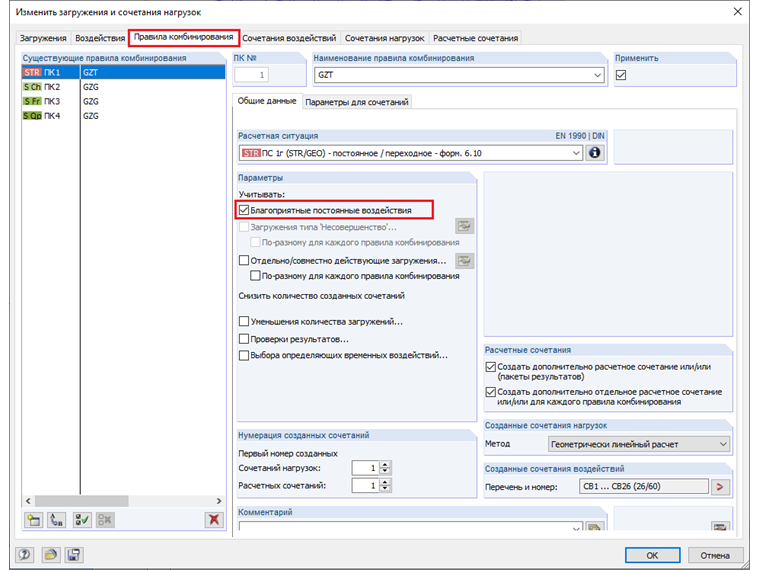

При активации функции автоматического создания сочетаний в основных данных модели, будет для этого во вкладке «Правила комбинировани» доступна специальная функция, позволяющая активировать благоприятно действующие постоянные нагрузки.
Вопрос

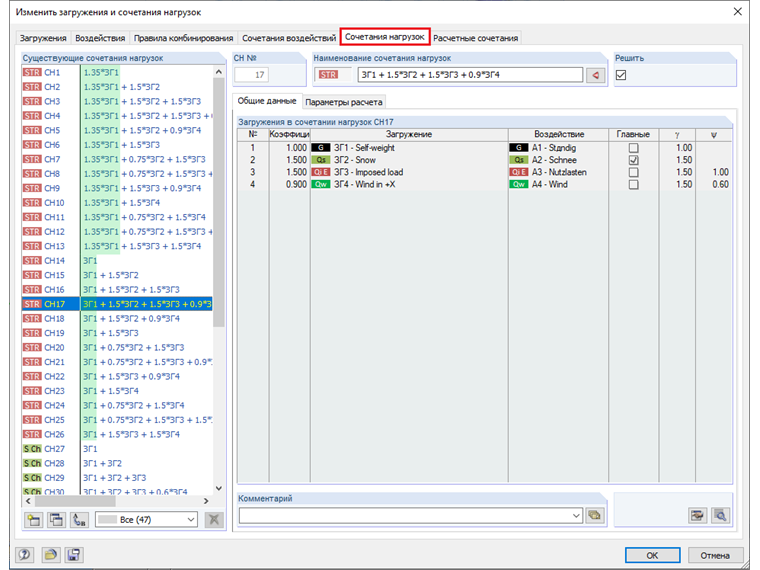

Каким образом можно в сочетаниях определить нагрузки от собственного веса как «благоприятные» или как «неблагоприятные»?
Г-н Килох оказывает техническую поддержку нашим заказчикам и отвечает за разработки железобетонных конструкций.
