Вопрос

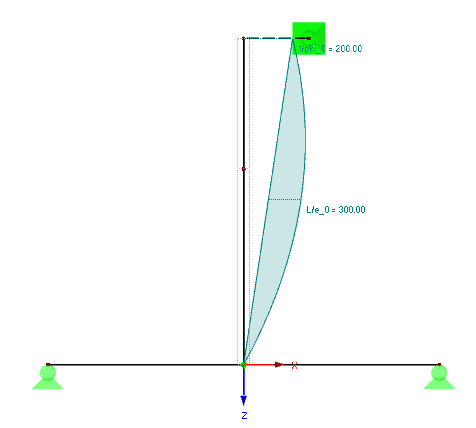

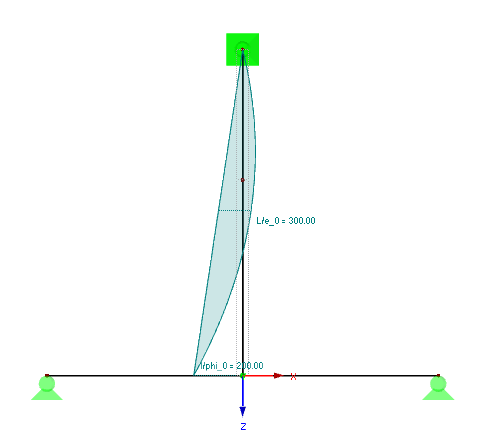

Почему в графике несовершенство всегда отображается с перемещением на основании колонны?
![Поэтапное приращение нагрузки](/ru/webimage/010206/2423608/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Предельное значение касательных напряжений при кручении для расчета сечений](/ru/webimage/010266/2424138/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Расчетный метод второго порядка](/ru/webimage/020266/3039980/Figure_01.png?mw=512&hash=bfcfd92f06e41655b30a9d335513d871920a118b)
![Линии потери устойчивости при изгибе по норме EN 1993-1-1](/ru/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
![Характеристика 002720 | Коэффициент соответствия для анализа устойчивости](/ru/webimage/046379/3664428/2023-12-11_12-37-09.png?mw=512&hash=dd94c1b169faa95ccb77029c57c0d321228589d8)
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
![Учитывать расчёт на устойчивость](/ru/webimage/022981/3112856/Consider_Stability_Analysis.png?mw=512&hash=3dc31755877b3b10618ac255659dfcb43ecbd707)
По сравнению с дополнительными модулями RF-STABILITY (RFEM 5) и RSBUCK (RSTAB 8) в аддон Устойчивость конструкции для RFEM 6 / RSTAB 9 добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
![Устойчивость конструкции](/ru/webimage/040653/3517317/Stabilita-konstrukce.jpg?mw=512&hash=238eb5bd1626a850ad1c93f60b91bec75b78cce6)
- Расчет моделей, состоящих из стержней, оболочек и тел
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM/RSTAB
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
![Stabilitätsnachweis inkl. Wölbkrafttorsion in RF-/STAHL AISC](/ru/webimage/006829/497110/STEEL_AISC-Warping-de.png?mw=512&hash=65f5d69590732dea0fdb0c7bf92c7e674382023d)
Благодаря расширению RF-/STEEL Warping Torsion можно в модуле RF-/STEEL AISC проводить также расчеты в соответствии с Расчетным руководством № 9.
Сам расчет выполняется с 7 степенями свободы согласно теории кручения с депланацией, что позволяет провести реалистичный расчет на устойчивость, включая учет кручения.
