Вопрос:

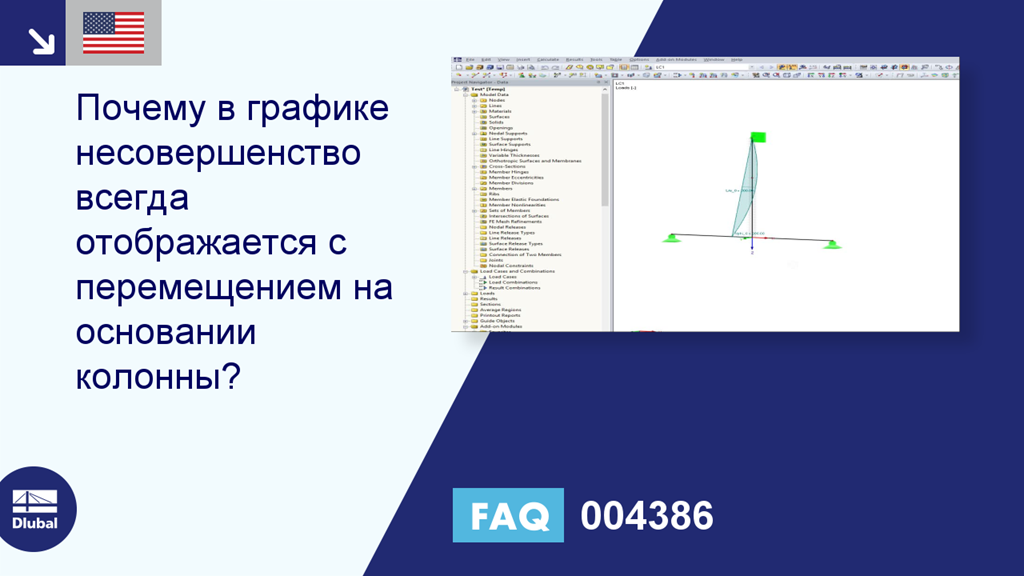

Почему в графике несовершенство всегда отображается с перемещением на основании колонны?
Ответ:
При отображении в графике, несовершенства всегда ориентированы на опору. В прилагаемой модели и на Рисунке 01 видно, что единственная опора несовершенства определена в основании колонны, потому несовершенство всегда ориентируется именно на это место.
Но поскольку графическое несовершенство - это фактически лишь эквивалентная нагрузка, имеет его отображение в данном случае лишь визуальную функцию. Для расчета оно не имеет никакого значения.
Однако, чтобы определить в графике ориентацию несовершенства на верхнюю оголовку колонны, рекомендуется использовать, например, жесткий стержень и расположить опору там (Рисунок 02).
