Ответ:
Эффективность пластинчатой конструкции, подвергаемой сжатию, зависит от ее формы. Каждому распределению нагрузки соответствует оптимальная форма, которая передает нагрузки на фундамент за счет использования минимального количества материала.Поскольку использование конструкции обычно определяет несколько состояний нагрузки, по чисто стратегическим причинам рекомендуется согласовать оптимальную форму с основной (постоянной) нагрузкой.
Программа RFEM поможет вам найти данные формы модели вместе с дополнительным модулем RF-FORM-FINDING. Основной процесс поиска формы смещает положение узлов сетки КЭ в пространстве в зависимости от заданной нагрузки, так что новое положение элементов передает нагрузку в основном за счет несущей способности мембраны. Явное использование сопротивления стержней осевой силе и сопротивления мембранной силе элементов поверхности приводит к постоянным условиям напряжения в сечениях. Это условие без напряжения изгиба позволяет оптимально использовать сечения и создать очень эффективную конструкцию с минимальным расходом материала.
Данный процесс применим как к обычным вантовым и мембранным конструкциям, состоящим из гибких растянутых элементов, так и к жестким балочным и оболочечным конструкциям, нагруженным давлением.
Для определения оптимальной формы сжатой оболочки в программе RFEM, действуйте следующим образом:

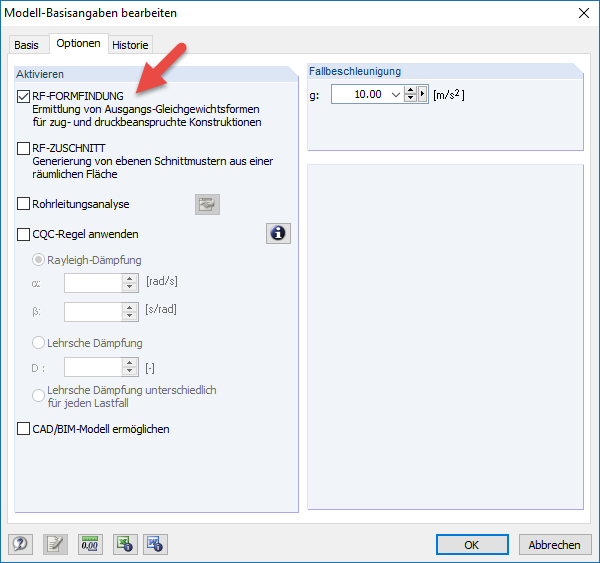

- Активация дополнительного модуля RF-FORM-FINDING в «Основные данные», вкладка «Возможности»

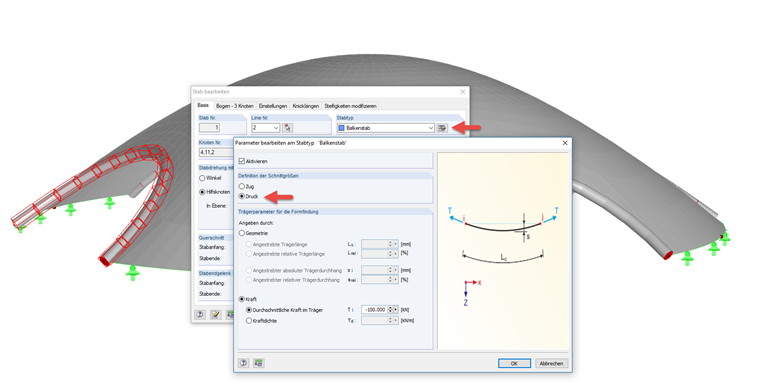

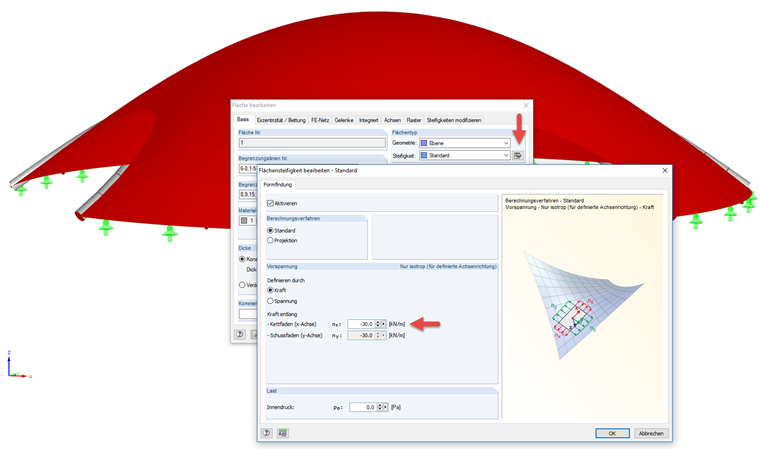

- Задание параметров поиска формы для элементов конструкции

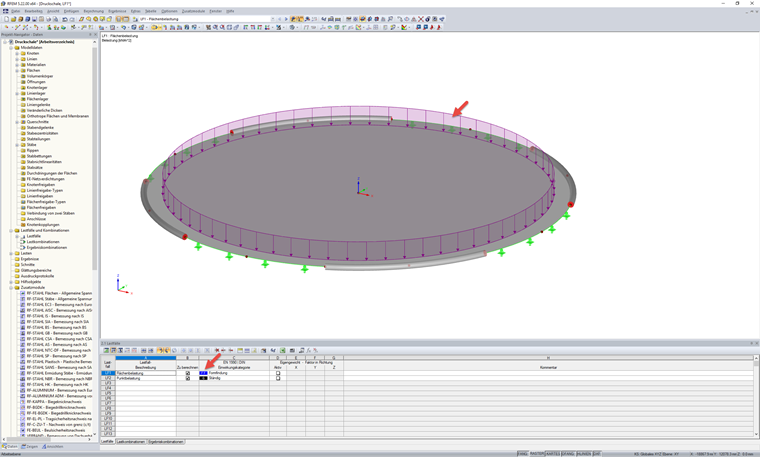

- Определение основной нагрузки для поиска формы

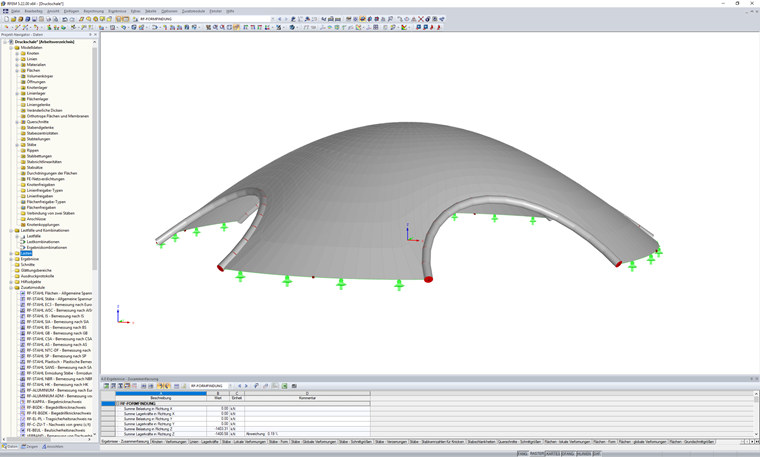

- Поиск формы
