Risposta:
L'efficienza di una struttura a piastra soggetta a compressione dipende dalla sua forma. Hier gibt es für jede Belastungsverteilung eine zugehörige optimale Form, die die Lasten unter Einsatz eines möglichst kleinen Materialeinsatzes zu den Fundamenten abträgt.
Da die Nutzung eines Tragwerks meist mehrere Belastungszustände vorgibt, sollte man aus rein strategischen Gründen die optimale Form an der Hauptbelastung (ständige Last) des Modells ausrichten.

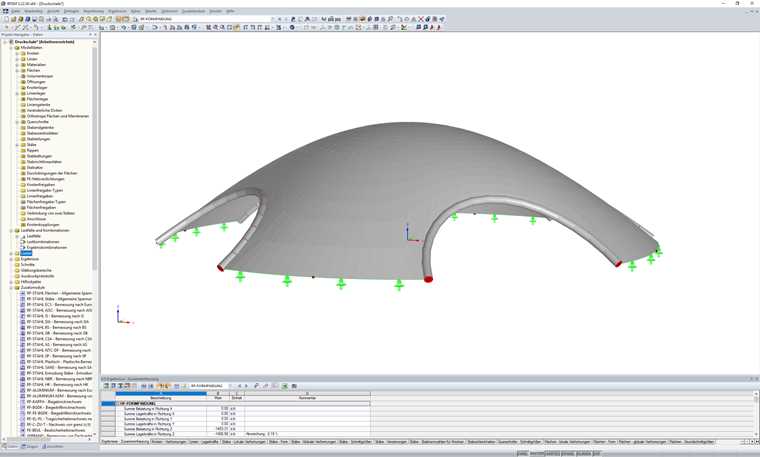

Das Programm RFEM hilft in Verbindung mit dem Zusatzmodul RF-FORMFINDUNG diese Modellformen zu finden. Der dahinterliegende Formfindungsprozess verschiebt auf Basis einer vorgegebenen Belastung die Lage der FE-Netzknoten im Raum so, damit die neue Lage der Elemente die Belastung hauptsächlich über die membrane Tragfähigkeit abträgt. Durch die explizite Nutzung der Normalkrafttragfähigkeit von Stäben und der Membrankrafttragfähigkeit der Flächenelemente ergeben sich konstante Spannungszustände in den Querschnitten. Dieser biegespannungsfreie Zustand nutzt die Querschnitte optimal aus und ermöglicht mit minimalem Materialeinsatz ein sehr effektives Tragwerk.
Dieser Prozess kann sowohl für die üblichen unter Zug stehenden Seil- und Membrantragwerke aus biegeschlaffen Elementen als auch für druckbelastete biegesteife Balken- und Schalentragwerke angewendet werden.
Zur Entwicklung einer optimalen Druckschalenform in RFEM gehen Sie wie folgt vor:

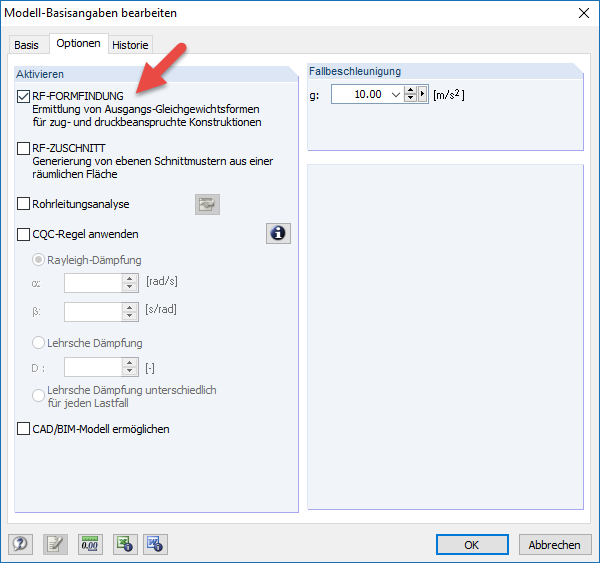

- Aktivierung des Moduls RF-FORMFINDUNG in den "Basisangaben" unter dem Register "Optionen"

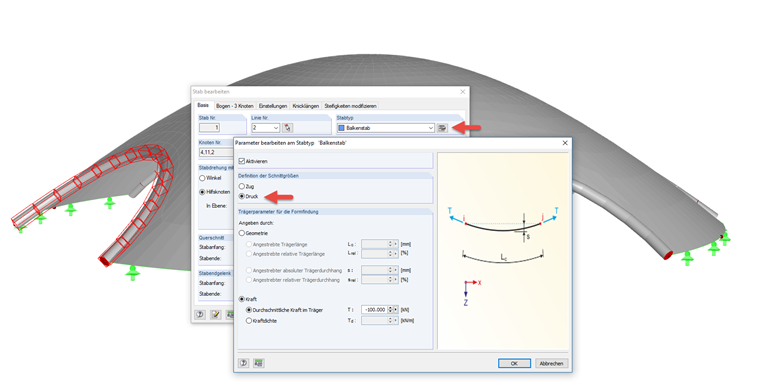

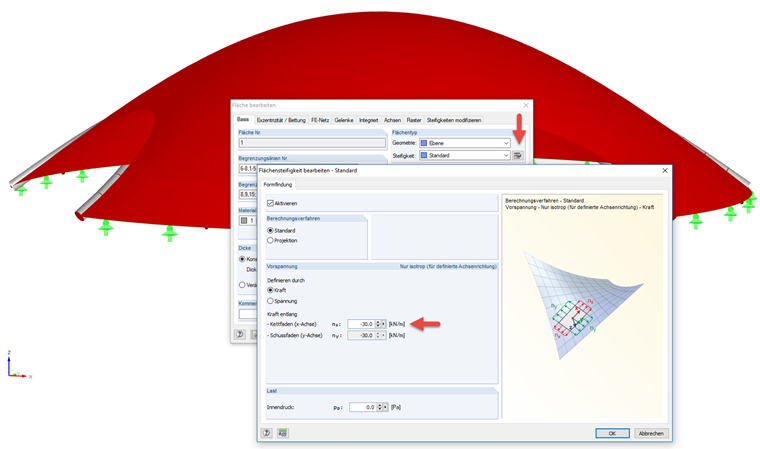

- Spezifikation der Formfindungseinstellungen bei den Tragelementen

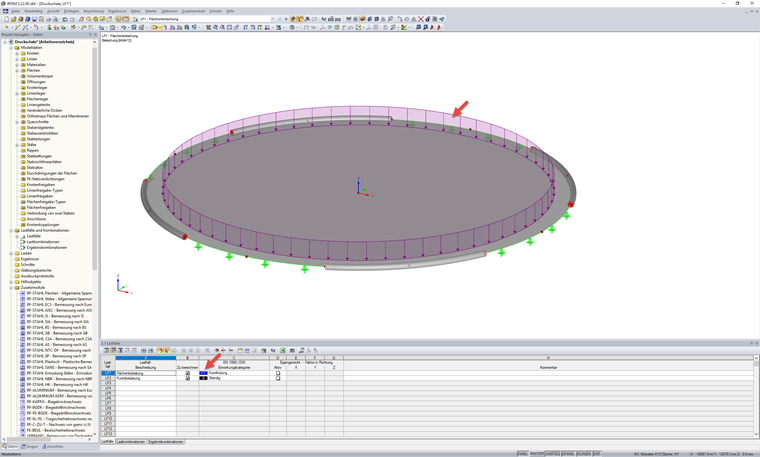

- Festlegung der Hauptbelastung für die Formgebung
- Analisi form-finding
Die final entwickelte Form kann dann in RFEM für die Strukturanalyse hinsichtlich der weiteren veränderlichen Belastungen verwendet werden.
