Dotaz

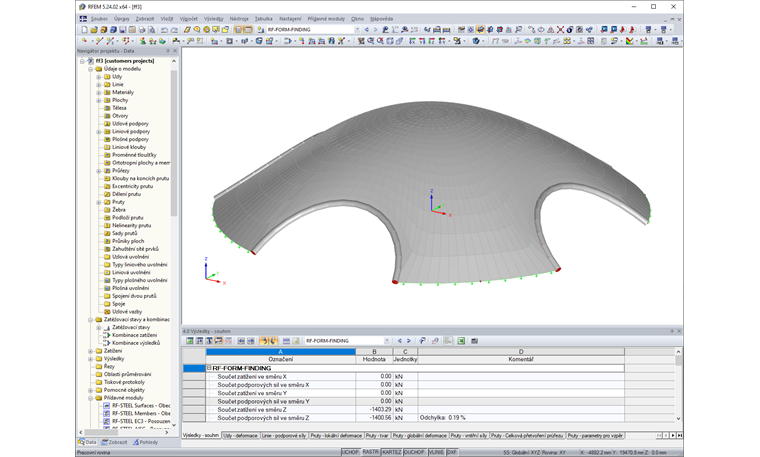

Jak se dá pomocí programu RFEM efektivně stanovit tvar zakřivené plošné konstrukce (tlakem namáhané skořepiny) namáhané pouze tlakem?


Odpověď:
Účinnost plošné konstrukce namáhané tlakem závisí na jejím tvaru. Pro každý model zatížení zde existuje příslušný optimální tvar, který přenáší zatížení na základy pomocí co nejmenšího použití materiálu.



Vzhledem k tomu, že využití nosné konstrukce obvykle specifikuje několik zatěžovacích stavů, doporučuje se z čistě strategických důvodů přizpůsobit optimální tvar na hlavním zatížení (stálé zatížení) modelu.

Program RFEM pomůže najít tyto tvary modelů ve spojení s přídavným modulem RF-FORM-FINDING. Základní proces form-findingu posouvá polohu uzlů sítě KP v prostoru na základě zadaného zatížení tak, aby nová poloha prvků přenášela zatížení především prostřednictvím únosnosti membrány. Na základě explicitního využití únosnosti prutů při působení normálové síly a únosnosti plošných prvků při působení membránových sil vznikají v průřezech konstantní napěťové stavy. Tento stav bez ohybového napětí optimálně využívá průřezy a umožňuje velmi efektivní nosnou konstrukci s minimálním použitím materiálu.

Tento proces lze použít jak pro běžné lanové a membránové nosné konstrukce, které se skládají jak z prvků s prakticky nulovou ohybovou tuhostí, tak také pro ohybově tuhé nosníkové a skořepinové konstrukce namáhané tlakem.

Pro modelování optimálního tvaru skořepiny namáhané tlakem v programu RFEM postupujte následujícím způsobem:

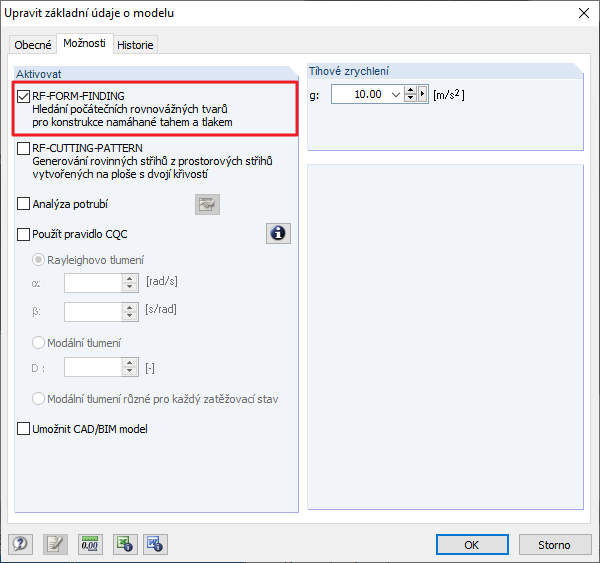

  1. Aktivace modulu RF-FORM-FINDING v záložce "Možnosti" v záložce "Základní údaje"

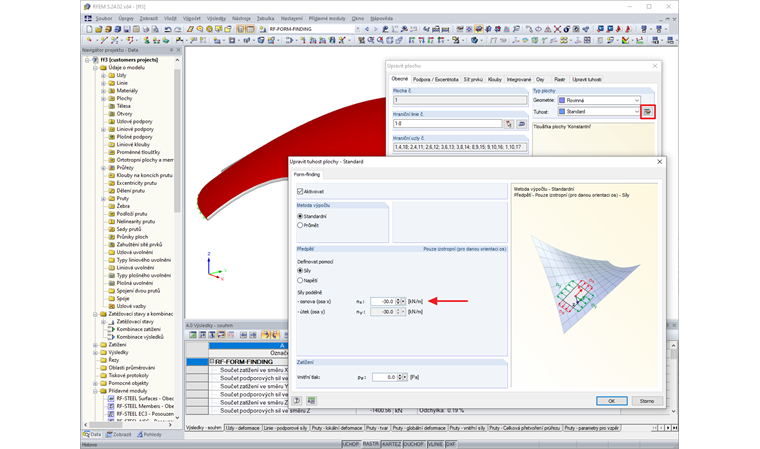

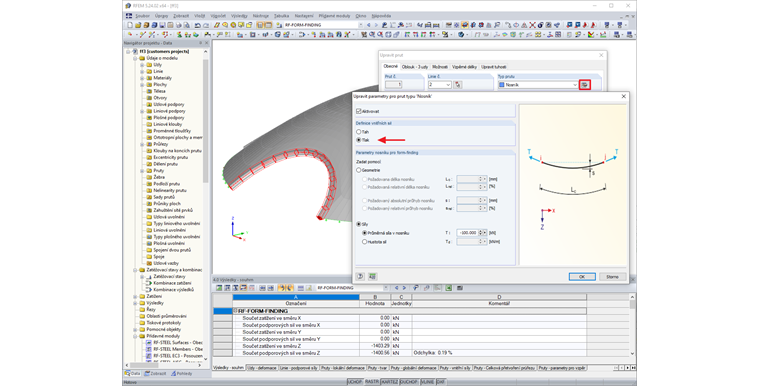

  2. Specifikace nastavení pro form-finding u nosných prvků

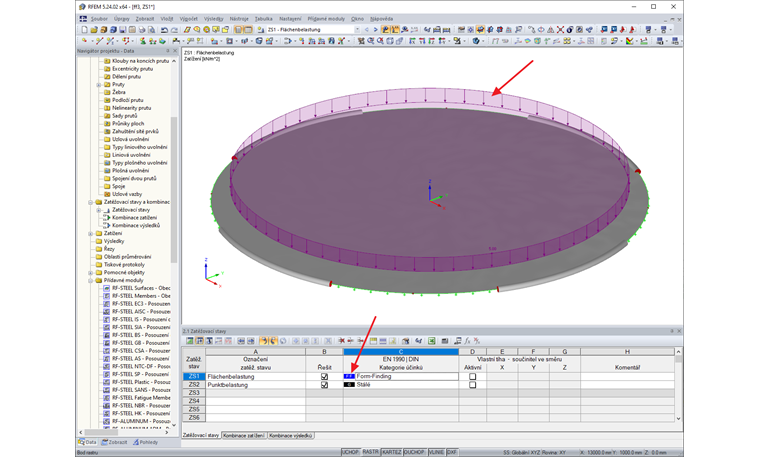

  3. Určení hlavního zatížení pro tvarování


  4. Form-finding
Konečný tvar lze následně použít v programu RFEM pro statické výpočty s ohledem na další proměnná zatížení.


;
