Вопрос
Как создать в программе RFEM или RSTAB сечения с отверстиями вдоль оси x?
Ответ:

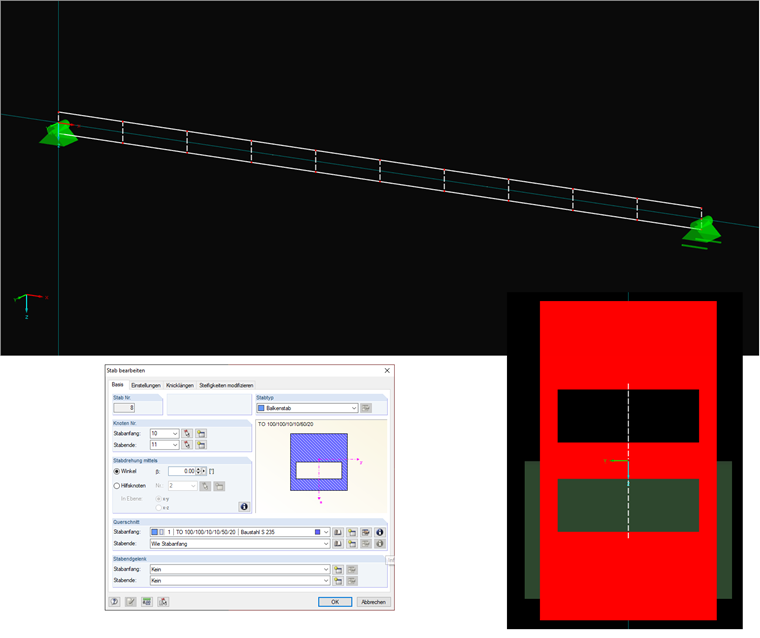

С помощью модуля SHAPE ‑ THIN можно создать любое сечение. В противном случае в RFEM/RSTAB можно будет работать только с параметризуемыми сечениями, а затем применять стержни параллельно. На Рисунке 01 показан небольшой пример.
