Dotaz
Jak je možné v průřezech programu RSTAB nebo RFEM vytvořit otvory podél osy x?
Odpověď:

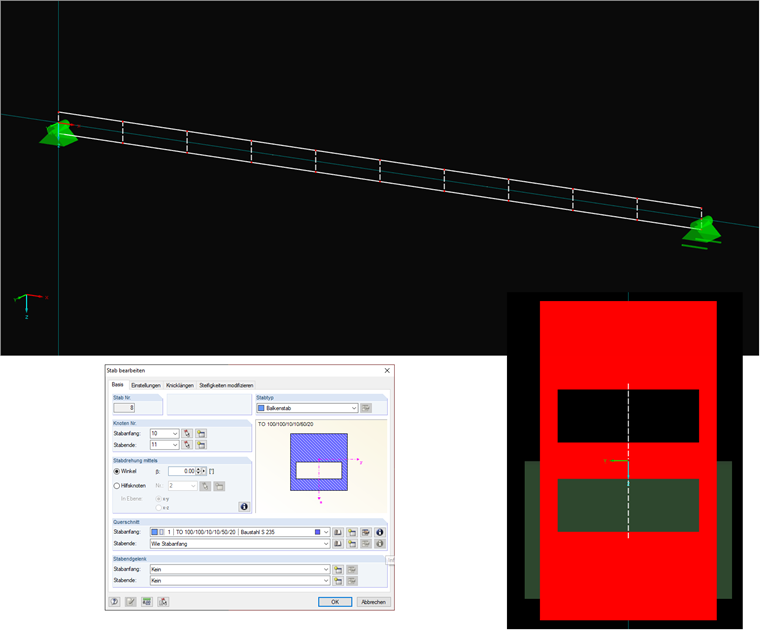

Pomocí programu SHAPE-THIN můžete vytvořit libovolný průřez. Jinak je možné v programu RSTAB/RFEM pracovat pouze s parametricky nastavitelnými průřezy a pruty potom použít souběžně. Na Obrázku 01 najdete malý příklad.
