Положение арматуры определяется в RFEM следующим образом:
1.) Направления 1, 2 и 3
Направления 1, 2 и 3 для результатов RF-CONCRETE Surfaces являются направлениями армирования. Направления 1 и 2 соответствуют направлениям местных осей x и y. Направление 1 соответствует местной оси x, направление 2 - местной оси y (при условии, что для арматуры не задан угол поворота: n1 = x и n2 = y для phi1 = 0 ° и phi2 = 90 °).
Угол поворота затем определит ось 3.

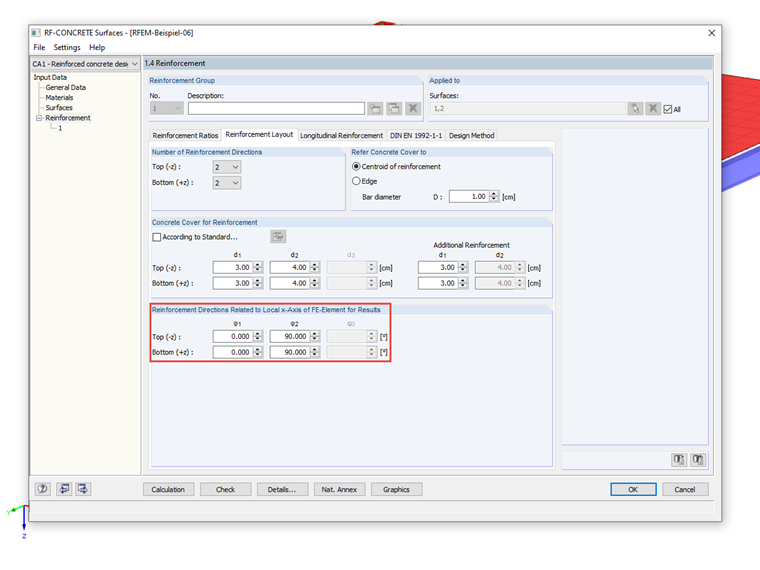

Угол можно задать в окне 1.4 модуля RF-ONCRETE Surfaces на вкладке « Компоновка арматуры».
Для внутренних сил обозначения 1 и 2 являются направлениями главных осей.
2.) Сверху/снизу для армирования (общая ось Z, снизу )
Поскольку программа RFEM также способна рассчитывать и проектировать трехмерные конструкции, описание слоев арматуры должно быть ориентировано на местные системы осей поверхности.
Верхняя точка означает на стороне поверхности, противоположной положительному направлению местной оси z. Соответственно, нижнее положение в направлении + z определяется местной системой координат. Для лучшего отличия от общей системы координат (X, Y, Z), она обозначена строчными буквами.

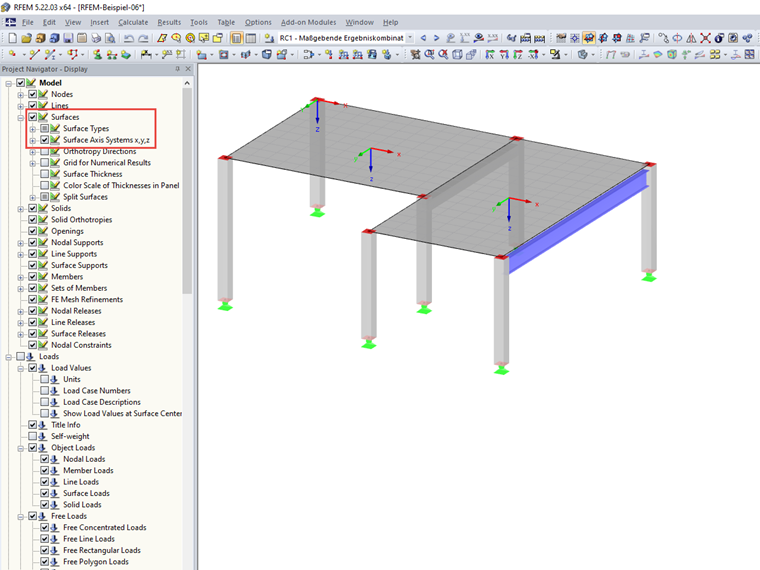

Оси x и y лежат на поверхности, ось z перпендикулярна поверхности. Местную систему координат можно отобразить следующим образом:
- Активируйте навигатор « Изобразить » в левой части экрана (можно задать все свойства изображения в виде древовидной структуры)
Откройте ветку «Модель» → «Поверхности» и установите флажок напротив записи «Системы осей поверхности x, y, z».
