В данном видео будет с помощью двух моделей объяснена разница между нагрузками на стержень и нагрузками на линию. Далее будет объяснено также то, к каким элементам можно нагрузки на стержень и нагрузки на линию применить.

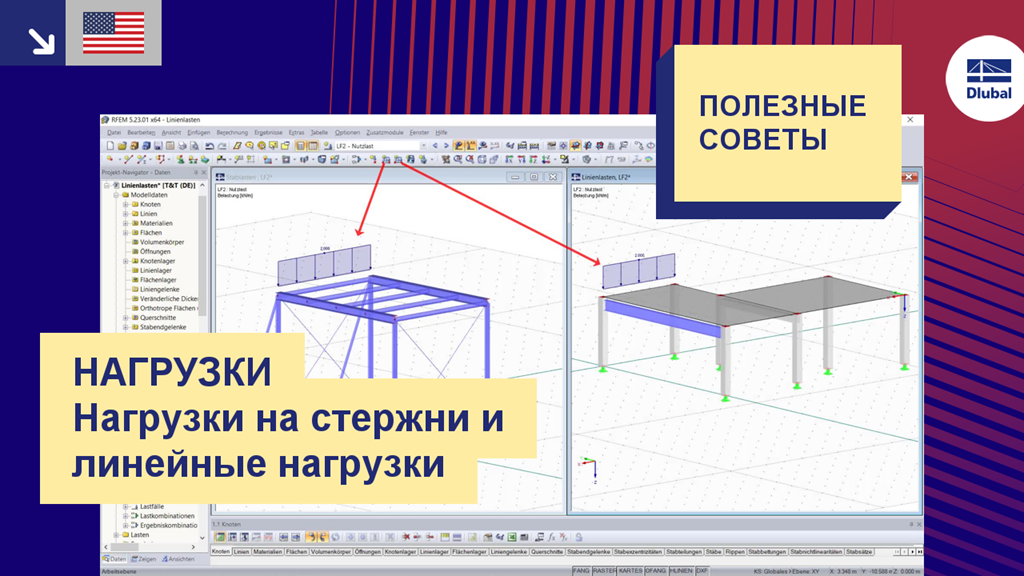

T&T 002 | Нагрузки - Нагрузки на стержни и линейные нагрузки
![Convert Line Load to Surface Load](/ru/webimage/010046/2422310/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Диалоговое окно «Нагрузка на стержень»](/ru/webimage/010164/468665/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![КБ 001879 | Влияние жесткости на изгиб канатов](/ru/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![КБ 001848 | Расчет деревянных колонн по норме NDS 2018 в RFEM 6](/ru/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Freie Linienlast in Stablasten umwandeln](/ru/webimage/006845/1585398/001388-en-jpg.jpg?mw=512&hash=5f5f297ed97e9ad30f71c10836c2774cdca21072)
С помощью этого генератора можно, например, для решеток, задать произвольные нагрузки на линию (например, от конвейерных лент) и пропорционально распределить их по стержням.
Подробнее![преобразовать нагрузки на площадь в нагрузки на стержни при помощи ячеек](/ru/webimage/006838/559570/Zellen.png?mw=512&hash=999735bc8e65c93437a43e3c84a760c7423f6e0b)
Нагрузки на площади могут быть автоматически преобразованы в нагрузки на стержни или линии. Для этого существует 3 варианта:
- Создать нагрузки на стержень из нагрузки на площадь с помощью плоскости
- Нагрузки на стержни из нагрузки на площадь с помощью ячеек
- Нагрузки на линию из нагрузок на площадь на отверстиях
Для преобразования нагрузок на площадь в нагрузки на стержень необходимо задать плоскость с помощью угловых узлов или выбрать определенные ячейки прямо на модели. Нагрузка на площадь может быть приложена ко всей поверхности или только к эффективной поверности или к проекции поверхности стержней.
Для функции 'Нагрузки на линии из нагрузок на площади на отверстиях' выбираются соответствующие отверстия.
Онлайн руководство программы RFEM | Нагрузки на стержень из нагрузок на площади через плоскость![Функция 002423 | Представление результатов в телах](/ru/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
![Функция 002443 | Контроль состояния трещины для расчета деформации и ширины трещины](/ru/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
Можно ли добавить это новое загружение к сочетаниям, которые создаются автоматически?
