V tomto videu vysvětlujeme rozdíl mezi zatíženími na pruty a zatíženími na linie na příkladu dvou modelů. Ve videu také vysvětlujeme, na jaké prvky prutová a liniová zatížení působí.

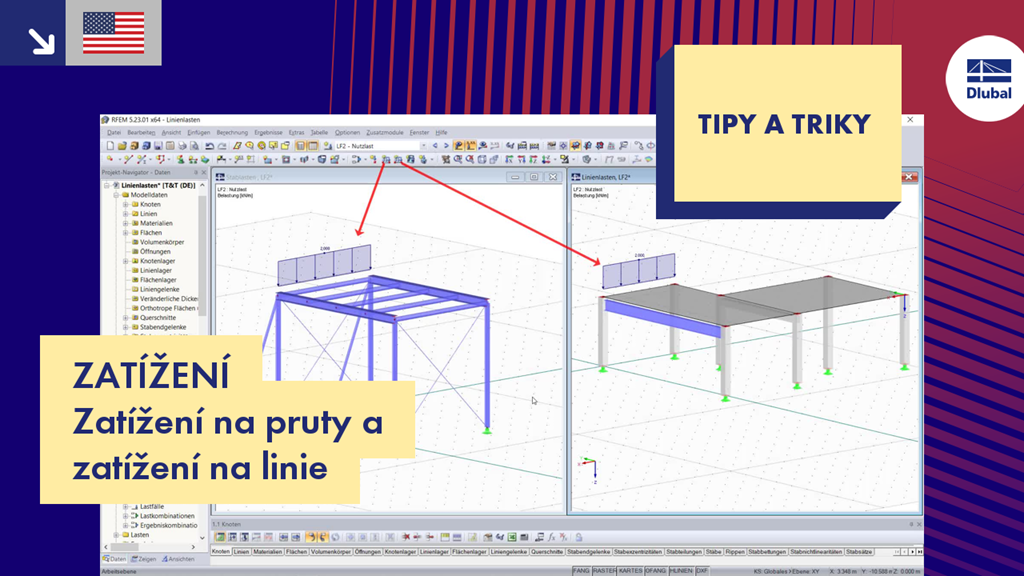

T&T 002 | Zatížení - Zatížení na pruty a zatížení na linie
![Převod zatížení na linii na plošné zatížení](/cs/webimage/010046/2422303/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Dialog Zatížení na prut](/cs/webimage/010164/3118981/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![KB 001879 | Vliv ohybové tuhosti lan](/cs/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![KB 001848 | Posouzení dřevěného sloupu podle normy NDS 2018 v programu RFEM 6](/cs/webimage/040983/3529384/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Freie Linienlast in Stablasten umwandeln](/cs/webimage/006845/1585389/001388-cs-png.png?mw=512&hash=be450855d1615f7b11f3c61aa73e3c4ca0f39fe7)
Pomocí tohoto generátoru lze například pro rošty definovat volná liniová zatížení (např. od pásových dopravníků) a poměrná zatížení na pruty.
Více informací![konvertovat plošná zatížení na zatížení na pruty pomocí buněk](/cs/webimage/006838/1585187/001381-cs-png.png?mw=512&hash=a46ee71a4299b6a5924c66092956dca067c073ad)
Plošná zatížení lze automaticky převést na zatížení na pruty nebo linie. K dispozici jsou tři možnosti:
- Zatížení na pruty z plošného zatížení prostřednictvím roviny
- Zatížení na pruty z plošného zatížení pomocí buněk
- Liniová zatížení z plošných zatížení otvorů
V případě převodu plošného zatížení na zatížení na pruty je třeba zadat rovinu pomocí rohových uzlů, případně je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu anebo případně pouze na účinnou plochu prutů nebo na její průmět.
Pro funkci 'Zatížení na linii z plošného zatížení na otvory' se vyberou příslušné otvory.
Online manuál programu RFEM | Zatížení na pruty z plošného zatížení pomocí roviny![Funkce 002423 | Zobrazení výsledků v tělesech](/cs/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
![Funkce 002443 | Zjišťování stavu s trhlinami pro posouzení deformací a šířky trhlin](/cs/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
- Stav s trhlinami spočítaný z přiřazeného zatížení
- Stav s trhlinami stanovený jako obálka ze všech návrhových situací pro posouzení MSP
- Stav s trhlinami nezávisle na zatížení
Lze tento nový zatěžovací stav přidat do kombinací, které jsou generované automaticky?
