Il modello rappresentava un collegamento di una struttura di capannone in acciaio,
2 elementi di irrigidimento del controvento della parete e 2 elementi di irrigidimento del controvento del tetto sono collegati alle colonne longitudinali della parete, inoltre, il telaio reticolare è rigidamente collegato alla colonna, anche il corrente superiore della travatura reticolare è rigidamente collegato a quello inferiore corrente della travatura reticolare.

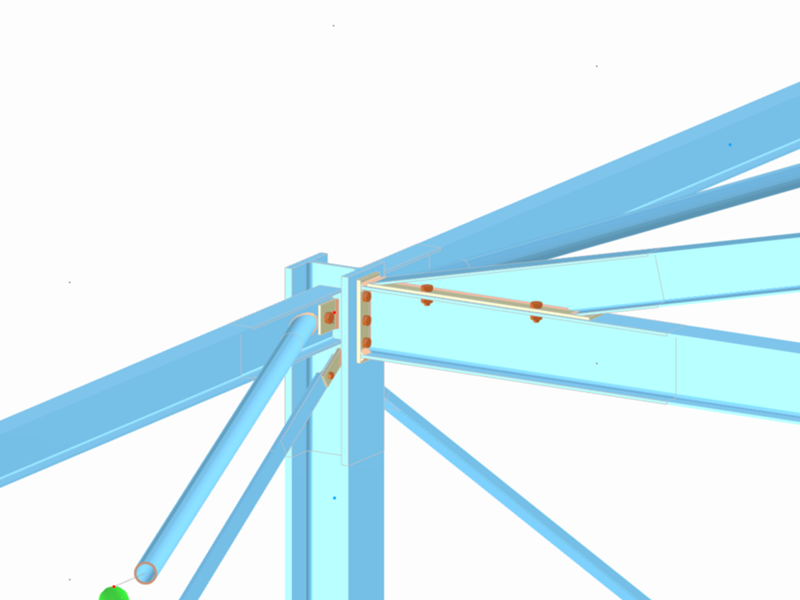

Nodo di giunzione di una colonna di parete longitudinale
| Numero di nodi | 15 |
| Numero di linee | 9 |
| Numero di aste | 9 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,072 t |
| Dimensioni (metriche) | 6.500 x 5.000 x 10.000 m |
| Dimensioni (imperiali) | 21.33 x 16.4 x 32.81 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
