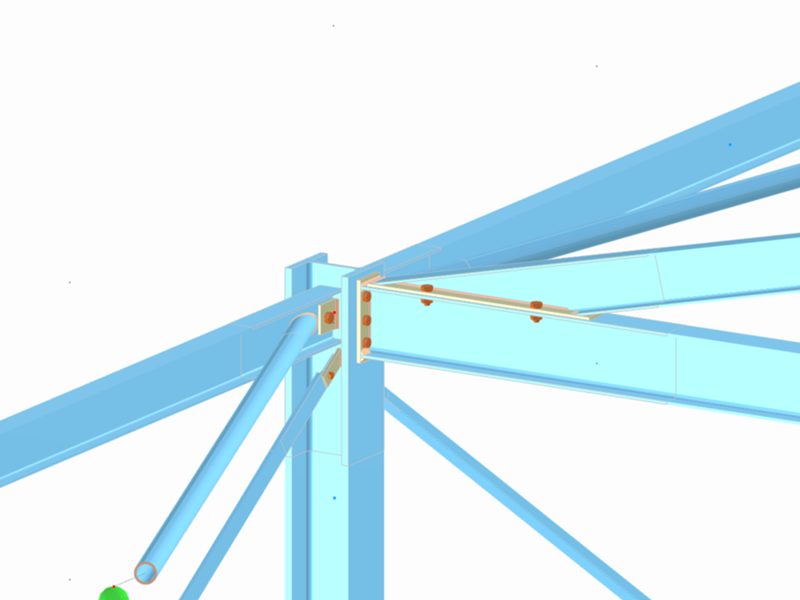

Model představoval přípoj ocelové konstrukce haly,
2 výztužné prvky stěnového ztužení a 2 výztužné prvky střešního ztužení jsou připojeny k podélným stěnovým sloupům, dále je příhradový rám pevně spojen se sloupem, horní pás příhradového vazníku je také pevně spojen se spodním pás příhradového vazníku.
Uzel styčníku podélného stěnového sloupu
| Počet uzlů | 15 |
| Počet linií | 9 |
| Počet prutů | 9 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,072 t |
| Rozměry (metrické) | 6,500 x 5,000 x 10,000 m |
| Rozměry (imperiální) | 21.33 x 16.4 x 32.81 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
