La torre è stata progettata a forma di semicerchio per rispecchiare l'anello del fiume Saar. La forma a semicerchio è stata scelta anche come un modo efficace per ridurre al minimo l'impatto sul biotopo di quarzite.
La WIEHAG GmbH è stata responsabile della pianificazione, dell'analisi strutturale e del montaggio della torre e ha utilizzato RSTAB per l'analisi strutturale.
WIEHAG GmbH
www.wiehag.com

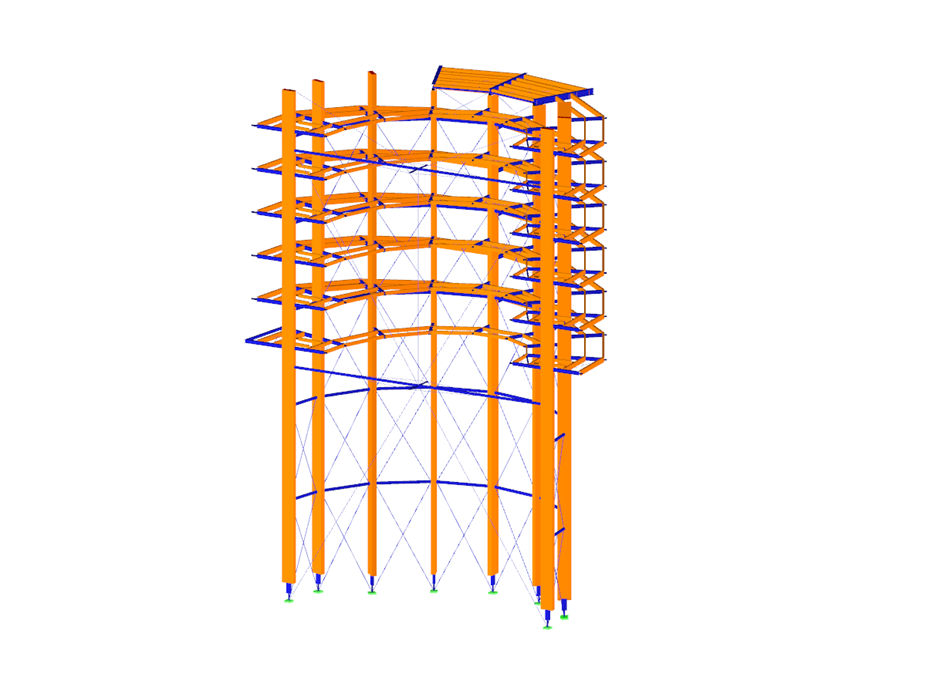

3D-Modell und Verformungsfigur des Aussichtsturmes in RSTAB (© WIEHAG GmbH)
Torre di avvistamento in legno
Numero di nodi | 868 |
Numero di aste | 1293 |
Numero di casi di carico | 17 |
Nr. di combinazioni di carico | 470 |
Nr. di combinazioni di risultati | 7 |
Dimensioni (metriche) | 31.863 x 19.182 x 44.450 m |
Dimensioni (imperiali) | 104.54 x 62.93 x 145.83 feet |
Versione del programma | 8.11.01 |
