Risposta:

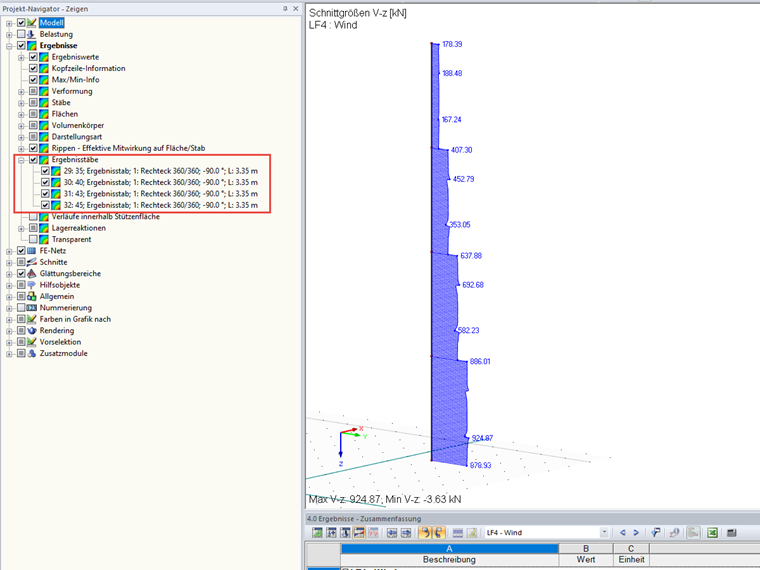

Assicurarsi che l'opzione "Risultati sulle aste dei risultati" sia attivata per le aste dei risultati nel navigatore Visualizza. Se è disattivato, non vengono visualizzate forze interne.
Domanda
Non ci sono forze interne visualizzate per le aste dei risultati nel mio modello. Come posso cambiarlo?
