Odpověď:

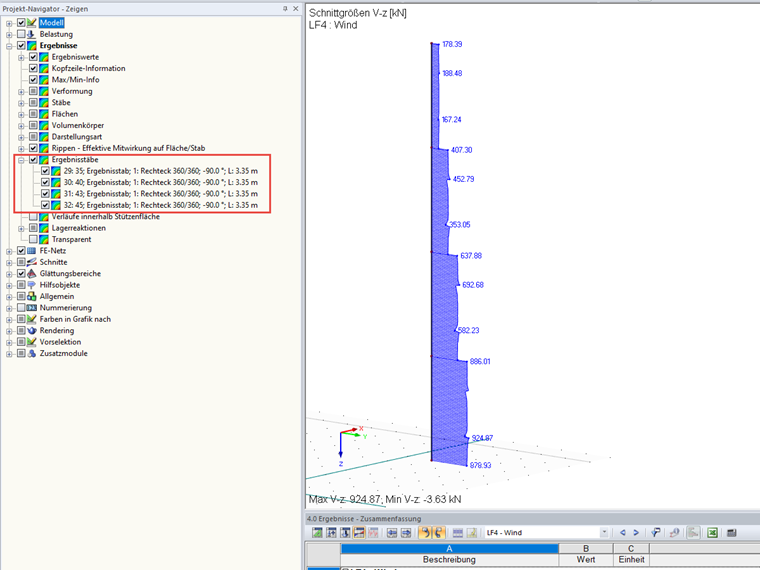

U výsledkových prutů musíte dbát na to, aby v navigátoru Zobrazit byla aktivována možnost "Výsledky na výsledkových prutech". Pokud je tato možnost deaktivována, nezobrazí se žádné vnitřní síly.
Dotaz
V mém modelu se pro výsledkové pruty nezobrazí žádné vnitřní síly. Jak to mohu změnit?
