Domanda:
Come si crea una connessione di giunzione nell'add-on Steel Joint?
Risposta:

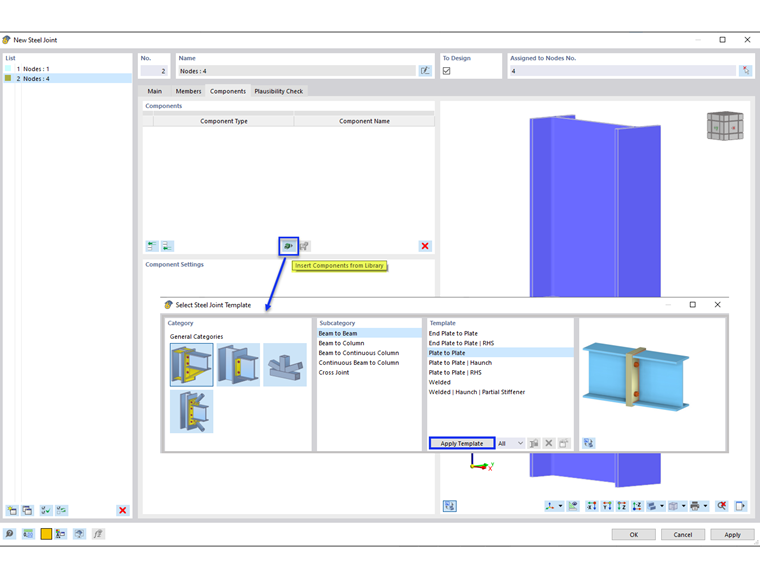

Un collegamento con piastre coprigiunto può essere facilmente creato utilizzando il modello "Piastra a piastra" dalla libreria dei componenti (Figura 01).
► Immagine | Dima per giunti in acciaio https://www.dlubal.com/it/img/040985

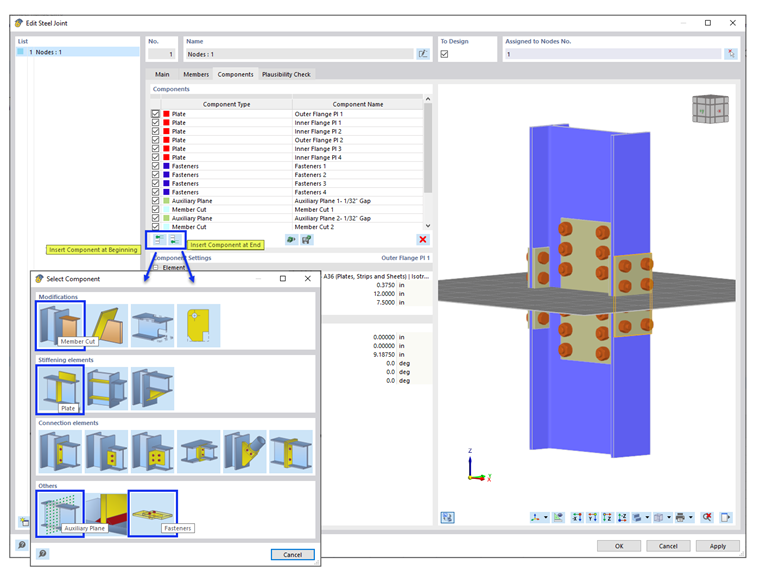

Per un giunto senza piastre terminali, la configurazione può essere creata manualmente aggiungendo i singoli componenti (Figura 02).
► Immagine | Aggiunta di singoli componenti https://www.dlubal.com/it/img/040986
La configurazione include i seguenti componenti. Ogni componente può essere facilmente eliminato o copiato facendo clic con il pulsante destro del mouse sul componente.
- Piastre (2 piastre della flangia esterna, 4 piastre della flangia interna, 2 piastre dell'anima)
- Elementi di fissaggio (4 set per collegare 4 piastre dell'ala interna, 1 set per collegare la piastra dell'anima)
- Piano ausiliario (2 piani)
- Taglio dell'asta (2 tagli) con il tipo di taglio "Per piano ausiliario")
È necessario creare un piccolo spazio vuoto utilizzando "Taglio dell'asta" e "Piano ausiliario". Lo spazio libero è diviso tra le due aste (cioè, lo spazio libero di 1/16" viene applicato come spostamento di 1/32" a ciascuna asta).
In alternativa, un modello di esempio "AISC Splice Connection" può essere scaricato e salvato come modello definito dall'utente (Figura 03).
► Immagine | Salvataggio e accesso al modello definito dall'utente https://www.dlubal.com/it/img/040987
