Dotaz:

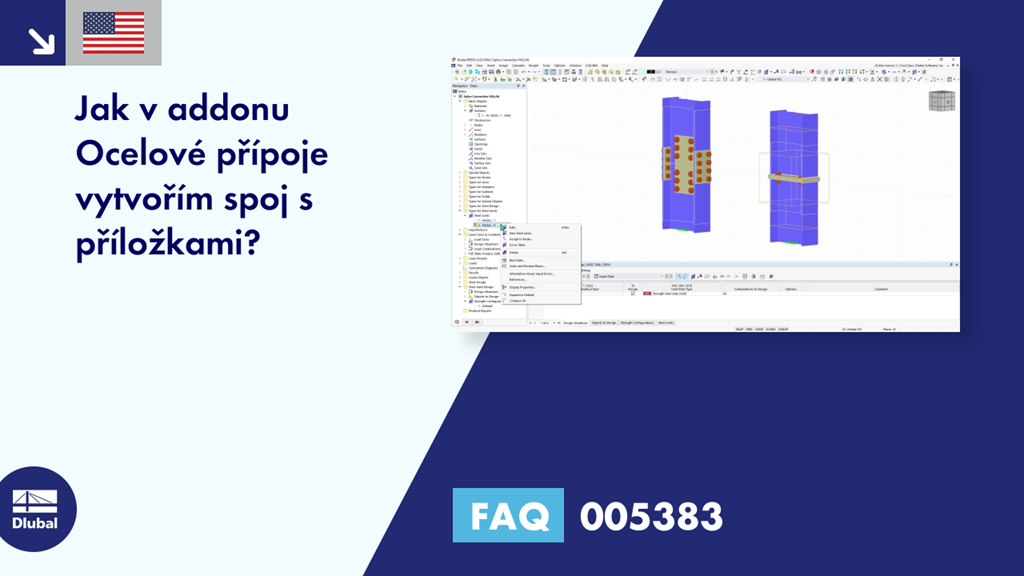

Jak v addonu Ocelové přípoje vytvořím spoj s příložkami?
Odpověď:
Spoj s příložkami užívající čelních desek lze snadno vytvořit pomocí šablony „Plech na plech“ z databáze komponent (obrázek 1).
► Obrázek | Šablona ocelového přípoje https://www.dlubal.com/cs/img/040985
U spoje s příložkami bez čelních desek lze konfiguraci vytvořit ručně přidáním jednotlivých komponent (obrázek 2).
► Obrázek | Přidání jednotlivých komponent https://www.dlubal.com/cs/img/040986
Konfigurace obsahuje následující komponenty. Každou komponentu lze jednoduše smazat nebo zkopírovat kliknutím pravým tlačítkem myši na komponentu.
- Plechy (2 vnější pásnicové plechy, 4 vnitřní pásnicové plechy, 2 stojinové plechy)
- Spojovací prostředky (4 sady pro připojení 4 vnitřních pásnicových plechů, 1 sada pro připojení stojinových plechů)
- Pomocná rovina (2 roviny)
- Ořez prutu (2 ořezy s typem řezu 'Pomocí pomocné roviny')
Pomocí „Ořezu prutu“ a „Pomocné roviny“ je třeba vytvořit malou mezeru. Mezera se rozdělí mezi dva pruty (tj. mezera 1/16” se použije jako posun 1/32” na každý prut).
Případně si můžete stáhnout vzorový model „AISC Splice Connection“ a uložit ho jako uživatelskou šablonu (obrázek 3).
► Obrázek | Uložení a přístup k uživatelské šabloně https://www.dlubal.com/cs/img/040987
