Question :

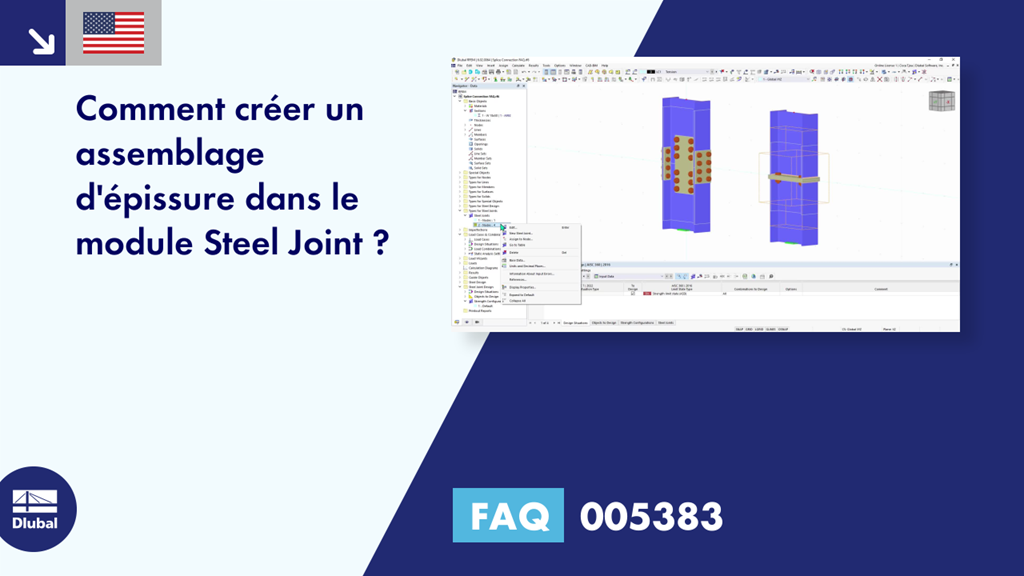

Comment créer un assemblage d'épissure dans le module Steel Joint ?
Réponse :
Un assemblage avec éclisse peut facilement être créé à l'aide de platines d'about avec le modèle type « Platine sur platine » de la bibliothèque des composants (Figure 01).
► Image | Gabarit de joint acier https://www.dlubal.com/fr/img/040985
Pour un assemblage sans platines d'about, la configuration peut être créée manuellement en ajoutant des composants individuels (Figure 02).
► Image | Ajout de composants individuels https://www.dlubal.com/fr/img/040986
La configuration comprend les composants suivants. Chaque composant peut facilement être supprimé ou copié en cliquant dessus avec le bouton droit de la souris.
- Platines (2 semelles extérieures, 4 semelles intérieures, 2 semelles d'âme)
- Éléments de fixation (4 ensembles pour connecter 4 semelles intérieures, 1 ensemble pour connecter l'âme)
- Plan auxiliaire (2 plans)
- Coupe de barre (2 coupes) avec le type de coupe 'Par plan auxiliaire')
Il est nécessaire de créer un petit espace à l'aide de la « Coupe de barre » et du « Plan auxiliaire ». L'espacement est divisé entre les deux barres (c'est-à-dire qu'un espacement de 1/16” est appliqué comme un déplacement de 1/32” à chaque barre).
Un exemple de modèle « Assemblage par éclisse selon l'AISC » peut également être téléchargé et enregistré en tant que modèle type défini par l'utilisateur (Figure 03).
► Image | Enregistrement et accès au modèle défini par l'utilisateur https://www.dlubal.com/fr/img/040987
