Domanda:
Non ottengo alcuna reazione vincolare locale sui vincoli esterni delle linee in RFEM 6. Come devo procedere per ottenerli?
Risposta:
Se RFEM mostra reazioni vincolari identiche nelle direzioni locale e globale, sebbene il sistema di assi lineari locale non sia chiaramente identico al sistema di coordinate globale, ciò è molto probabilmente dovuto alla definizione del vincolo esterno della linea. Un esempio di questo è dato nell'immagine 01.
Vale la pena dare un'occhiata alla finestra di dialogo "Modifica supporto della linea", vedi anche l'immagine 02. Se si imposta "XYZ globale" per il sistema di coordinate, la definizione del vincolo esterno è allineata con il sistema di assi globale. Pertanto, è possibile determinare solo le reazioni vincolari globali.
Se si modifica il sistema di coordinate in "Locale xyz", il vincolo della linea viene definito in base al sistema di assi della linea. Così, possono essere calcolate anche le reazioni locali del vincolo esterno.

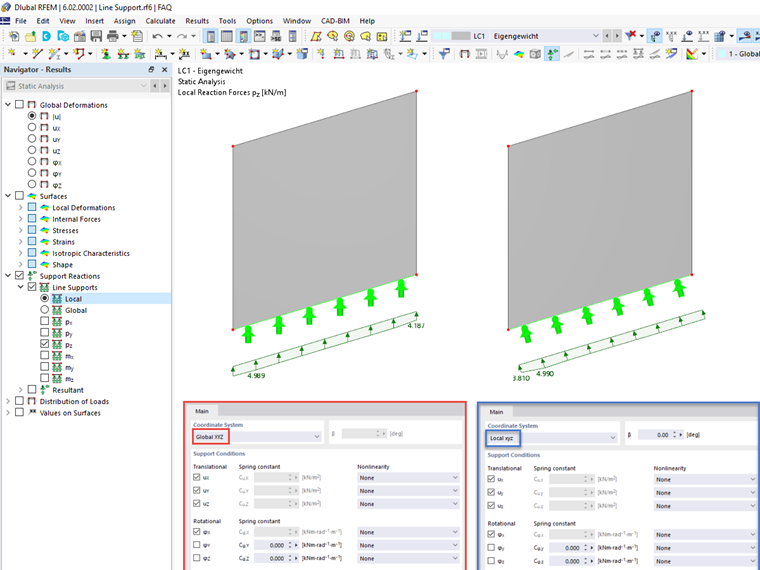

Anche l'orientamento dei vincoli esterni della linea è visualizzato nel rendering. L'immagine 03 mostra la differenza tra l'allineamento globale e locale dei vincoli esterni delle linee.
