Question :
Je n'obtiens aucune réaction d'appui local sur les appuis linéiques dans RFEM 6. Comment dois-je procéder pour les obtenir ?
Réponse :
Si RFEM affiche des réactions d'appui identiques dans les directions locales et globales, bien que le système d'axes local ne soit clairement pas identique au système de coordonnées global, cela est probablement dû à la définition de l'appui linéique. Un exemple est donné sur la Figure 01.
La boîte de dialogue « Modifier l'appui linéique » (voir la Figure 02) vaut la peine d'être consultée. Si « Global XYZ » est défini pour le système de coordonnées, la définition de l'appui est alignée sur le système d'axes global. Par conséquent, seules les réactions d'appui globales peuvent être déterminées.
Si vous définissez le système de coordonnées sur « Local xyz », l'appui linéique est défini selon le système d'axes linéiques. Ainsi, les réactions d'appui locales peuvent également être calculées.

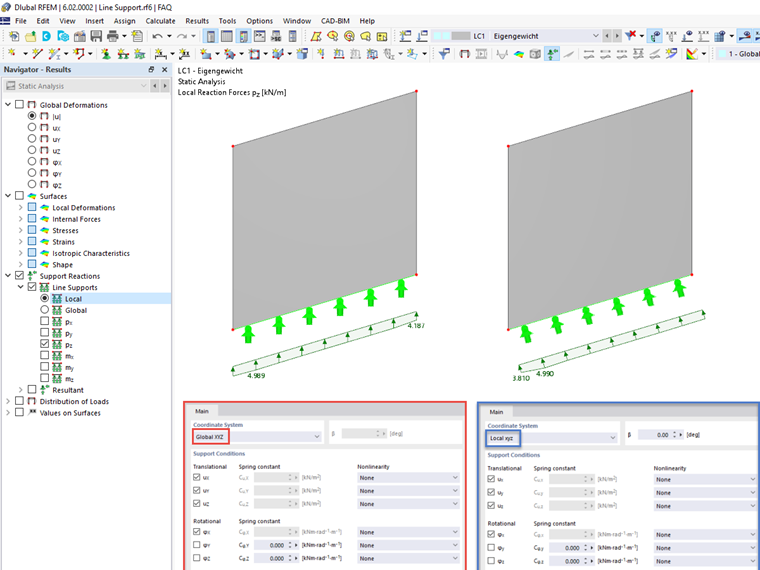

L'orientation des appuis linéiques est également affichée dans le rendu. La Figure 03 montre la différence entre l'alignement global et local des appuis linéiques.
