Dotaz:
V programu RFEM 6 se u liniových podpor nezobrazují lokální podporové reakce. Jak musím postupovat, abych je získal?
Odpověď:

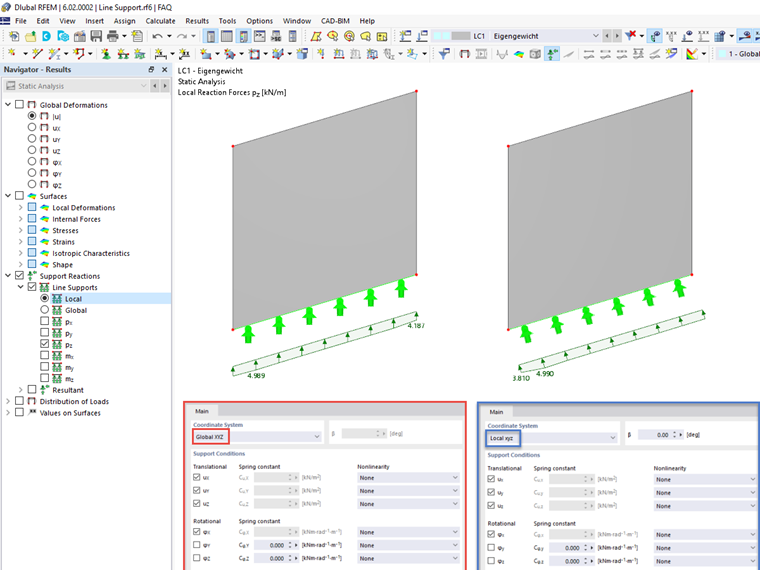

Pokud program RFEM vykazuje stejné podporové reakce v lokálním i globálním směru, ačkoliv lokální osový systém linie není očividně totožný s globálním souřadným systémem, je to pravděpodobně kvůli zadání liniové podpory. Příklad je uveden na obrázku 1.
Zde se vyplatí zkontrolovat dialog "Upravit liniovou podporu", viz také obrázek 2. Pokud je souřadný systém nastaven na "Globální XYZ", je podpora definována v globálním souřadném systému. Proto je možné stanovit pouze globální podporové reakce.
Pokud se změní souřadný systém na "Lokální xyz", definuje se liniová podpora v osovém systému linie. Lze tak vypočítat také lokální podporové reakce.
Orientace liniové podpory je vidět také v renderování. Na obrázku 3 vidíme rozdíl mezi globálním a lokálním zadáním liniových podpor.
