Téléchargez ici le modèle de cette halle en acier et ouvrez-le dans le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle est utilisé dans notre webinaire gratuit « Améliorer votre productivité grâce à RFEM » du 14 juillet 2020 (en allemand et 7 juillet 2020 anglais).

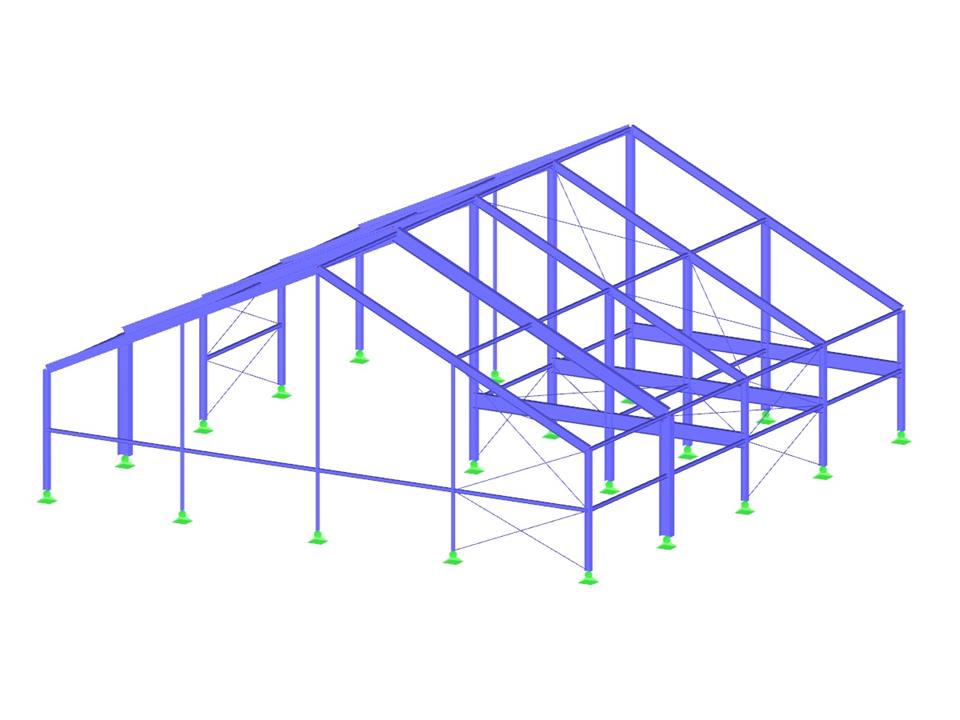

Halle en acier
Nombre de nœuds | 62 |
Nombre de lignes | 122 |
Nombre de barres | 122 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 18,170 t |
Dimensions (métrique) | 20,000 x 8,663 x 20,000 m |
Dimensions (impériales) | 65.62 x 28.42 x 65.62 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
