Stáhněte si zde model ocelové haly a otevřete ho v programu RFEM pro výpočty MKP.
Tento model je k dispozici v bezplatném webináři "Jak být produktivnější při používání programu RFEM" ze dne 14. července 2020 (v němčině a 7. července 2020 v angličtině).

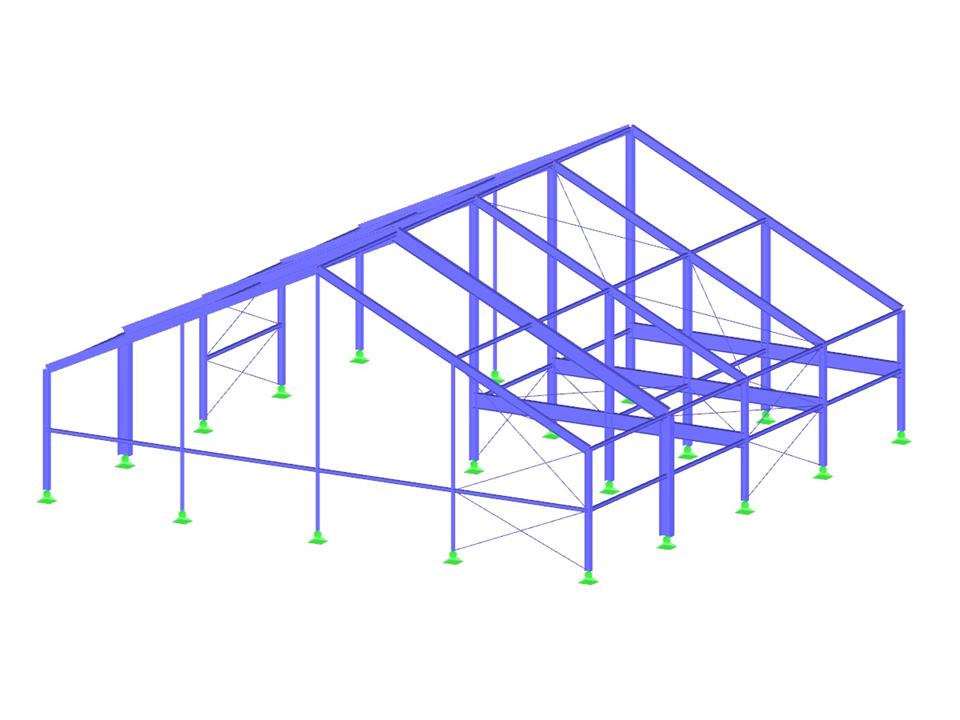

Ocelová hala
Počet uzlů | 62 |
Počet linií | 122 |
Počet prutů | 122 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 18,170 t |
Rozměry (metrické) | 20,000 x 8,663 x 20,000 m |
Rozměry (imperiální) | 65.62 x 28.42 x 65.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
