Vous pouvez définir les paramètres des épaisseurs pour les composants en verre d'une part et des matériaux d'autre part. Attribuez ensuite les propriétés aux surfaces et définissez les paramètres de calcul.
Épaisseurs

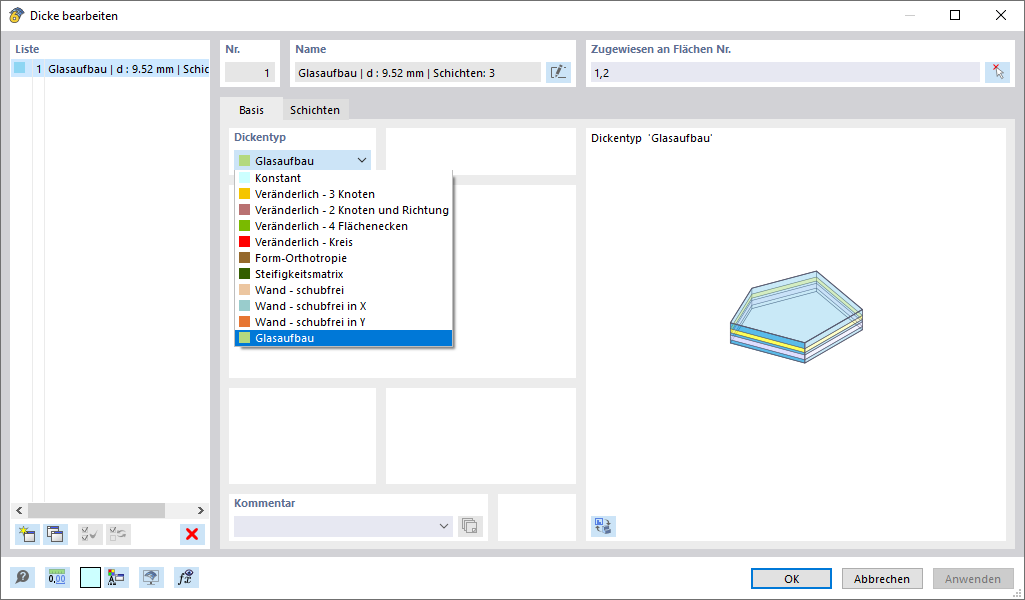

Si le module complémentaire Vérification du verre est activé dans Modèle - Données de base, le type d'épaisseur Structure en verre est également disponible pour la sélection des épaisseurs des surfaces.
Compositions

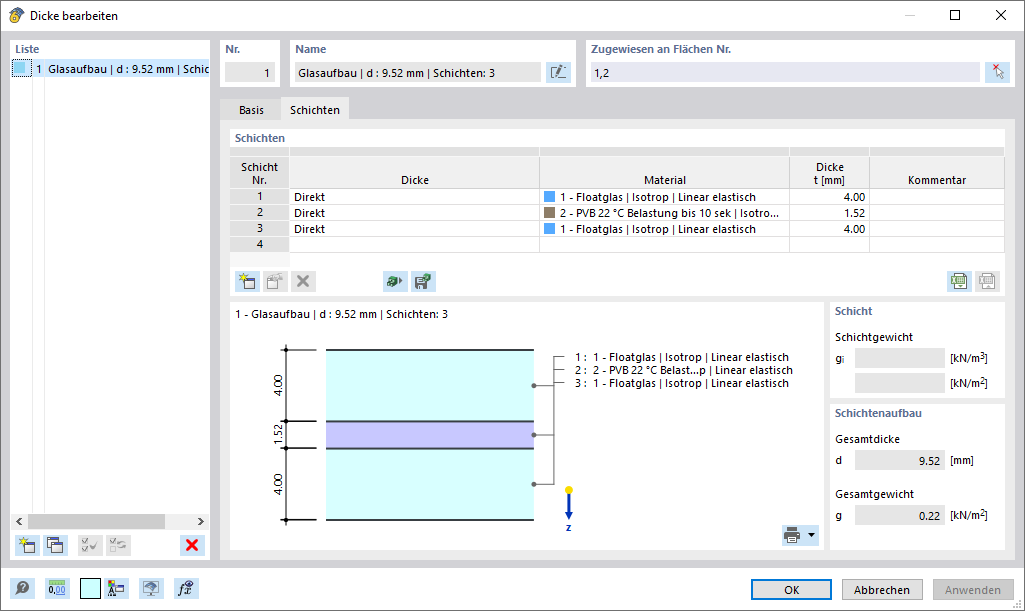

Lorsque vous sélectionnez le type d'épaisseur 'Structure en verre', l'onglet Couches devient disponible. Vous pouvez y définir les compositions de toutes les couches.
Enregistrer les compositions des couches

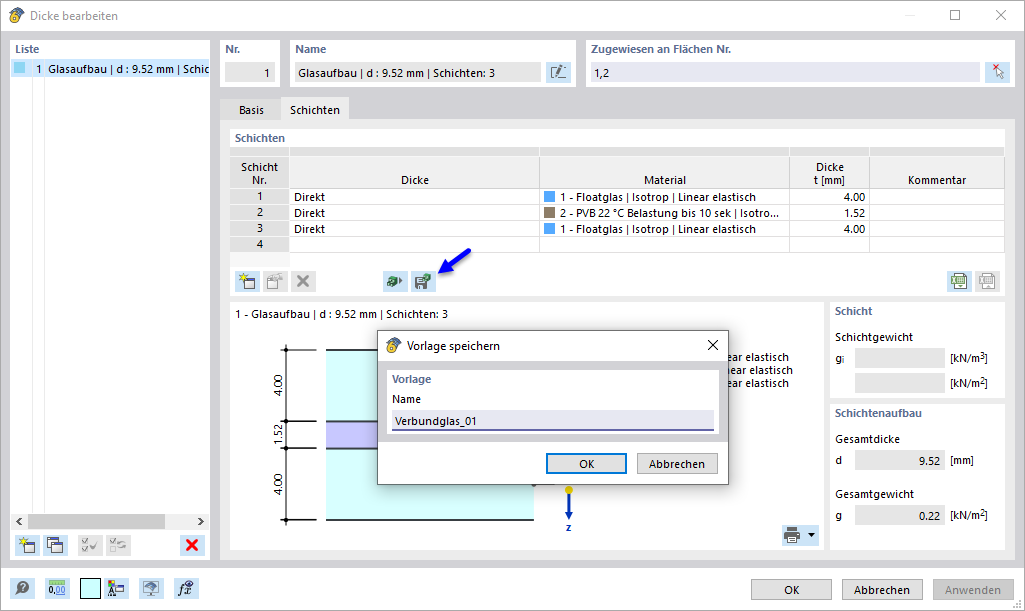

Les ensembles de couches créés manuellement peuvent être enregistrés dans une base de données. Utilisez le bouton
. Entrez ensuite un nom pour le modèle type.
Les compositions de couches, y compris les réductions de rigidité, sont enregistrées localement sur l’ordinateur. Dans l’installation standard, vous trouverez ce fichier nommé thickness_layers.bin dans le répertoire C:\Users\UTILISATEUR\AppData\Local\Dlubal\RFEM6_6.xx\configs. Vous pouvez copier le fichier sur d’autres ordinateurs. Les structures définies par l’utilisateur ne doivent donc être créées qu’une seule fois.
De plus, les compositions des couches sont également enregistrées dans les paramètres de l’interface graphique, où elles peuvent être exportées en conséquence. Le chapitre du manuel de RFEM consacré à la couleur et l’affichage des objets décrit cela.
Matériaux

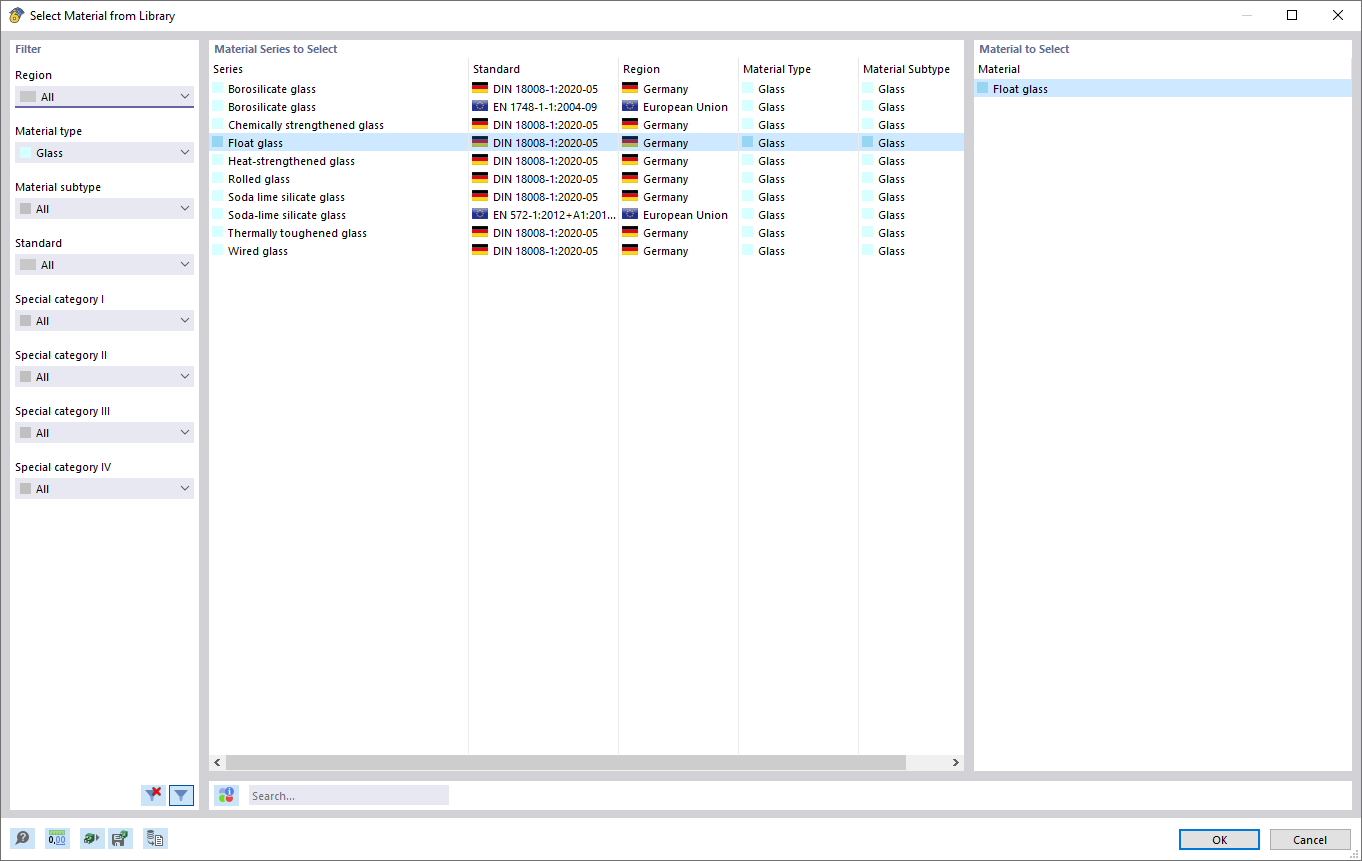

Vous pouvez sélectionner les matériaux comme d’habitude dans la Bibliothèque de matériaux. Actuellement, seuls les matériaux de type Verre et Feuille sont autorisés.
Surfaces

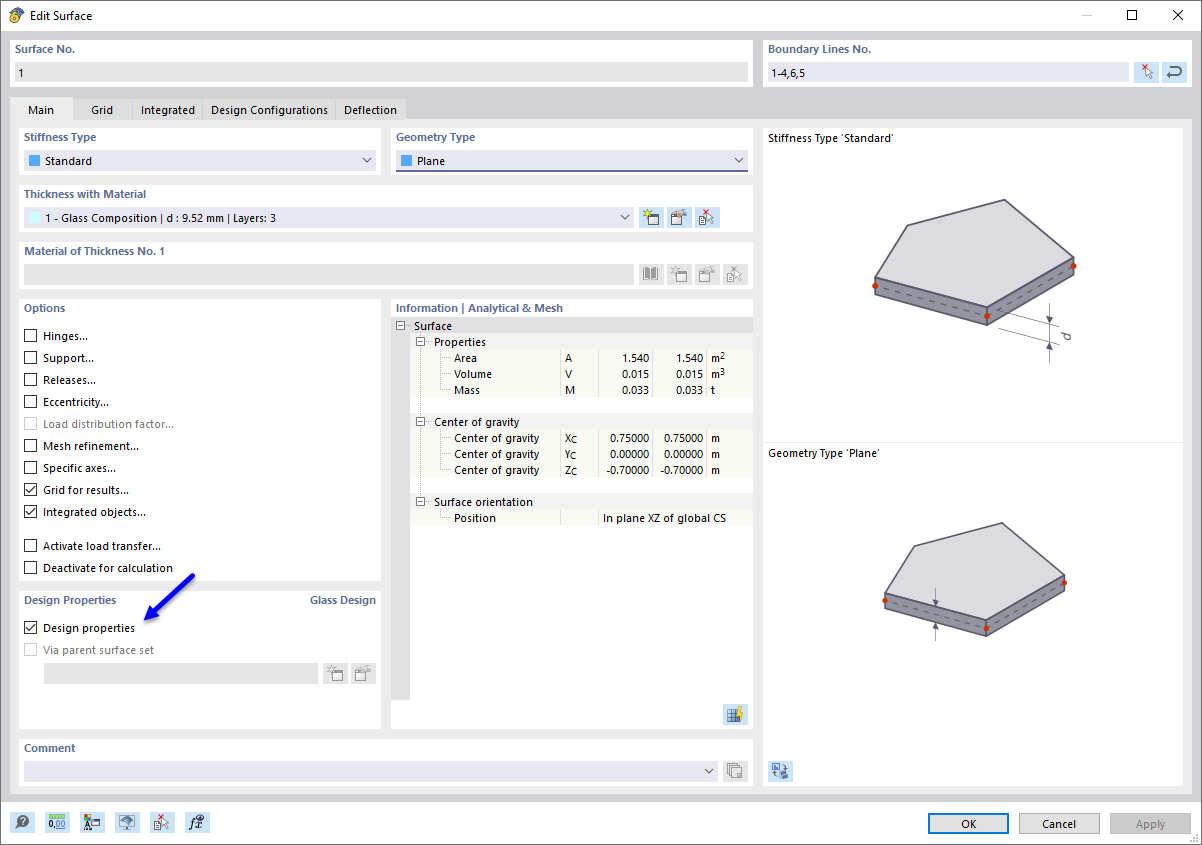

Dans l'onglet Surfaces, vous pouvez activer les propriétés de calcul pour la vérification du verre.
.png?mw=760&hash=217cf24696ca3726d6ebb91a5b075accaa47bafc)
Des onglets supplémentaires sont ainsi activés.
- Configurations de calcul
- Flèches
Dans les Options additionnelles, vous pouvez définir les paramètres selon la norme sélectionnée.
