La boîte de dialogue « Cas de charge et combinaisons » vous permet de combiner les phases de construction. Cela peut s'avérer nécessaire dans le cas de systèmes complexes qui, par exemple, émergent en parallèle au cours du processus de construction et se développent ainsi sous forme de modèles partiels. Une superposition linéaire des résultats ne serait pas correcte. Dans les combinaisons des phases de construction, vous pouvez considérer les influences selon les normes avec les facteurs de charge et ainsi créer une situation de projet qui inclut toutes les constellations des phases de construction pour les vérifications.
Combinaisons avec l'assistant de combinaisons

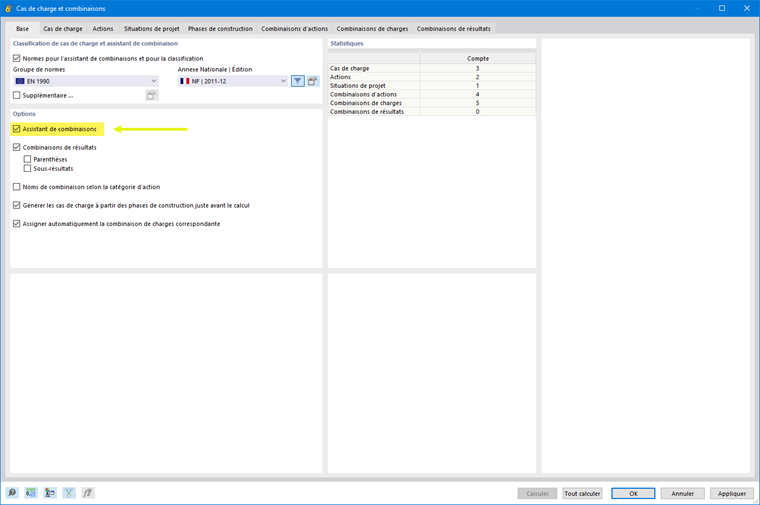

Par défaut, l'assistant de combinaison est activé dans l'onglet « Général ». Les combinaisons sont alors créées automatiquement.
L'onglet « Phases de construction », vous permet de générer des combinaisons de charges pour certaines phases de construction dans lesquelles les facteurs de charge des actions sont enregistrés en conséquence : Sélectionnez la phase de construction dans la « liste », puis cochez la case Combinaisons selon l'assistant de combinaison dans « Options II ».

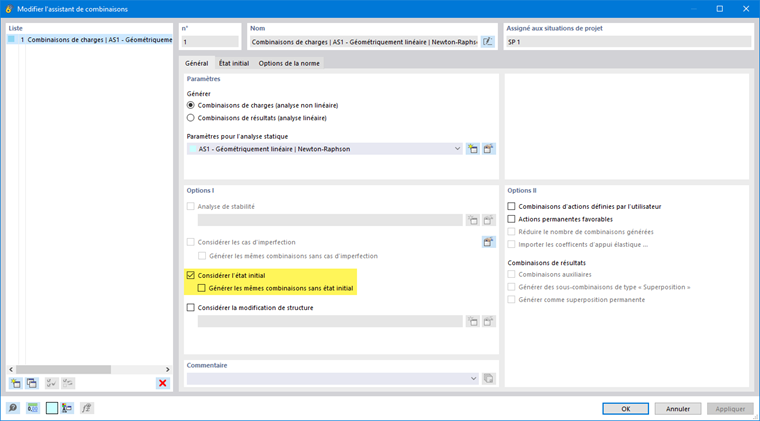

Lors de la combinaison d'étapes de construction, il est important d'avoir défini un Assistant de combinaisons et de l'assigner à la situation de projet en activant l'option Considérer uniquement les phases de construction. Le bouton
vous permet d'ouvrir la boîte de dialogue « Modifier l'assistant de combinaison » afin de vérifier ce paramètre.
Vous pouvez également définir un nouvel assistant de combinaison qui comporte l'option « Considérer uniquement les phases de constructions ». Assignez ensuite cet assistant par l'onglet « Situation de projet », par exemple, à une nouvelle situation de projet, qui sert spécifiquement à combiner les phases de construction.

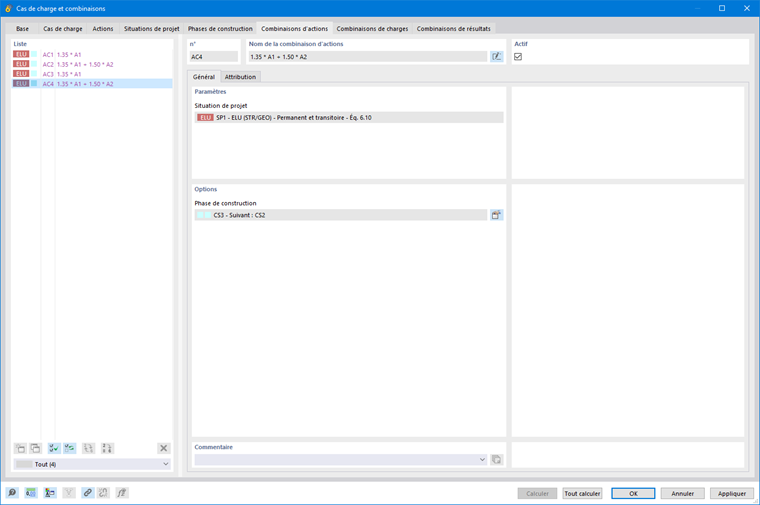

Une combinaison d'actions est générée pour chaque phase de construction spécifiée. La phase de construction y est enregistrée pour information.
Une combinaison de charges de la situation de projet incluant les combinaisons auxiliaires requises est générée à partir de chaque combinaison d'actions. Celles-ci sont spécifiées dans l'onglet « Combinaisons de charge ».
Combinaison manuelle
Comme alternative ou en plus de la combinaison avec l'assistant de combinaison, des combinaisons de charges et de résultats peuvent également être générées manuellement dans le cadre de l'analyse des phases de construction.
Combinaisons de charge
Dans l'onglet « Combinaisons de charges », générez une nouvelle combinaison de charge à l'aide du bouton
à la fin de la « Liste ». Pour cette combinaison de charge, les « Options spéciales » vous permettent de définir pour cette combinaison de charge des paramètres pertinents pour la combinaison de phases de construction.
Considérer l'état initial provenant de
Dans la liste, sélectionnez l'état de contrainte et de déformation sur lequel la phase de construction est basée. Pour une situation classique, il s'agit d'une combinaison de la phase de construction qui précède immédiatement.
Considérer la phase de construction
Spécifiez quelle phase de construction de la structure doit être prise en compte à l'aide de la liste. Vous devrez peut-être créer manuellement les combinaisons auxiliaires requises.

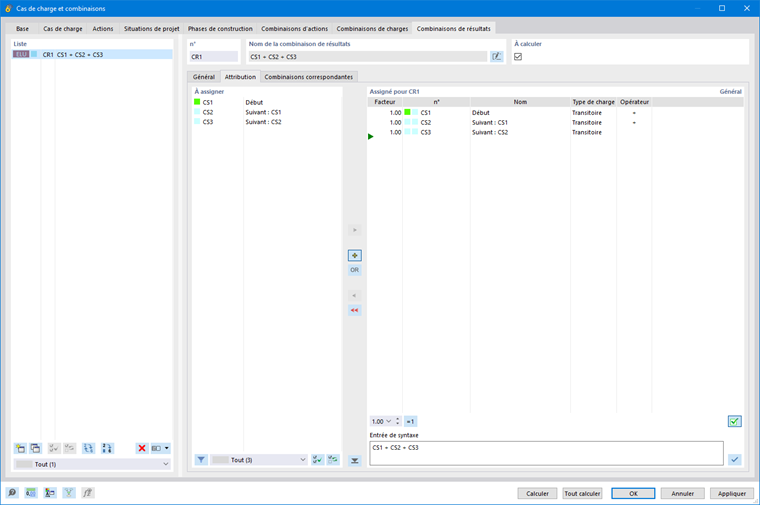

Combinaisons de résultats
Aucune « option spéciale » n'est requise pour la combinatoire avec combinaisons de résultats : Les phases de construction sont combinées comme des cas de charge et combinaisons de charge ordinaires.
