Объединить этапы строительства

Диалоговое окно 'Загружения и сочетания' позволяет комбинировать этапы строительства. Это может быть необходимо в случае сложных систем, которые, например, возникают параллельно в процессе строительства и, таким образом, развиваются как частичные модели. Линейное наложение результатов было бы неправильным. В сочетаниях стадий строительства можно учесть влияния в соответствии со стандартами с коэффициентами нагрузок и, таким образом, создать расчетную ситуацию, включающую в себя все сочетания стадий строительства.

Сочетание с мастером сочетаний

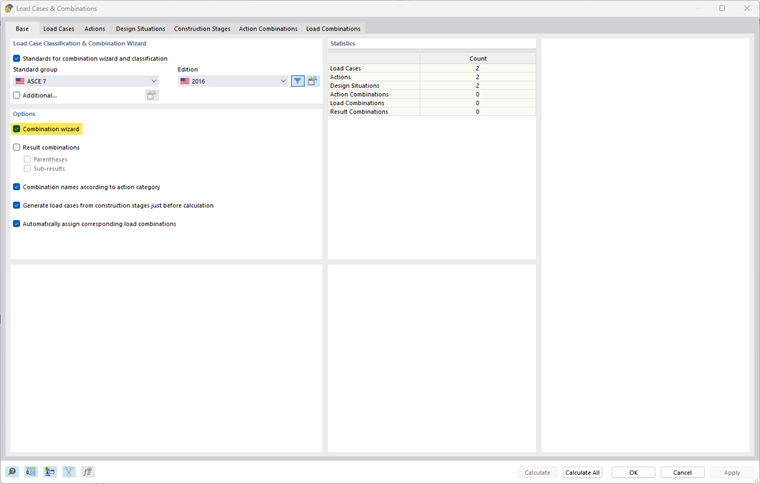

Мастер комбинирования активируется по умолчанию на вкладке ' Основа '. При этом комбинации создаются автоматически.

На вкладке 'Стадии строительства' можно сгенерировать сочетания нагрузок для определенных стадий строительства, в которых соответственно записываются коэффициенты нагрузок от воздействий: Выберите стадию строительства в списке , а затем установите флажок « Комбинации согласно мастеру комбинирования» в разделе' Опции II '.

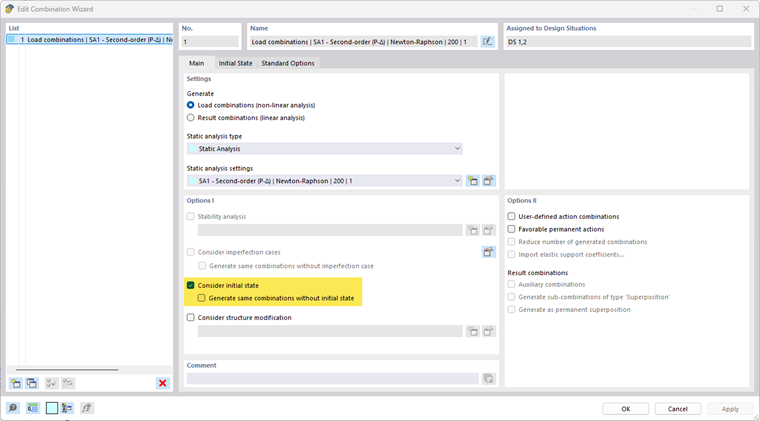

При объединении этапов строительства важно, чтобы вы определили мастер объединения и назначили его для проектирования ситуация активируется опция Только учитывать стадии строительства. Вы можете использовать кнопку Изменить , чтобы открыть диалоговое окно ' Мастер изменения сочетаний ', чтобы проверить эту настройку.

Вы также можете создать новый мастер комбинирования, который содержит опцию ' Учитывать только стадии строительства '. Затем на вкладке 'Расчетная ситуация' назначьте этот мастер новой расчетной ситуации, которая специально используется для объединения стадий строительства.

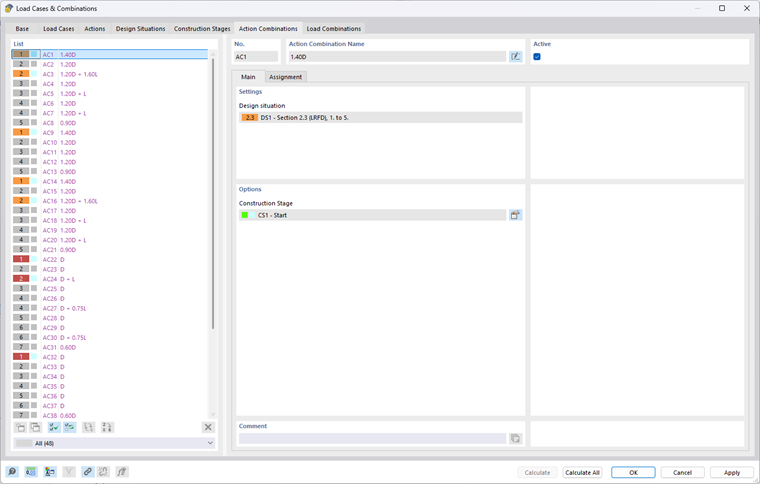

Для каждой заданной стадии строительства генерируется комбинация воздействий. Статус строительства хранится там для информации.

Сочетание нагрузок расчетной ситуации, включая требуемые вспомогательные сочетания, генерируется из каждого сочетания воздействий. Они указываются в регистре ' сочетаний нагрузок '.

Ручное сочетание

В качестве альтернативы или в дополнение к сочетанию с мастером сочетаний, сочетания нагрузок и результатов также могут быть созданы вручную в связи с расчетом стадии строительства.

Сочетания нагрузок

На вкладке 'Сочетания нагрузок' используйте кнопку Новые в конце списка ' ', чтобы создать новое сочетание нагрузок. Затем для этого CO можно выполнить настройки, относящиеся к объединению этапов строительства, в разделе ' Специальные параметры '.

Учитывать начальное состояние от

Выбрать из списка напряженно-деформированное состояние, на котором основано состояние конструкции. Для классической ситуации это сочетание непосредственно предшествующего этапа строительства.

Совет

Если выбора нет, сначала определите стадию строительства, которую следует учитывать.

Учитывать стадию строительства

Используйте список, чтобы указать, какое состояние конструкции следует учитывать. Возможно, вам придется создать необходимые вспомогательные комбинации вручную.

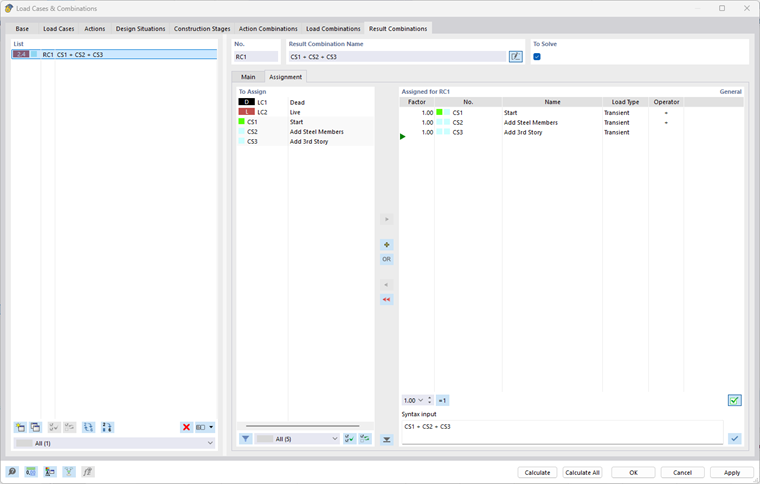

Расчетные сочетания

Для комбинаторики с комбинациями результатов не требуются ' специальные опции ': Стадии строительства комбинируются как обычные загружения и сочетания нагрузок.

Инфо

При объединении вручную с сочетаниями нагрузок убедитесь, что отдельные сочетания нагрузок основаны на той же теории расчета, которая описана в 6/000255 Настройки статического анализа сохранены. Теория II. или III. Порядок выбора.
