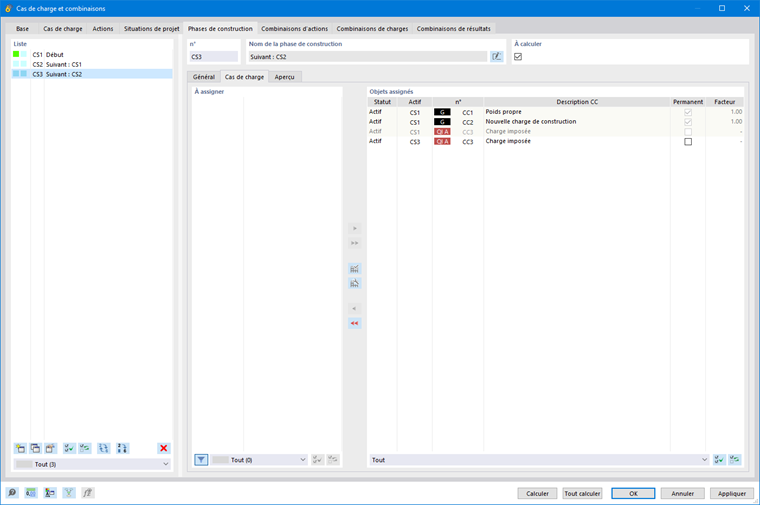

Dans le sous-onglet Cas de charge de l'onglet « Phases de construction », vous pouvez affecter les cas de charge appropriés aux étapes de construction.
À assigner
Lorsque vous ouvrez l'onglet pour la première fois, tous les cas de charge que vous avez définis dans l'onglet « Cas de charge » pour la phase de construction CS1 sont répertoriés. Vous pouvez maintenant assigner à chaque phase de construction des cas de charge qui agissent à partir de maintenant sur les objets structuraux au cours du processus de construction. Par exemple, si vous définissez le cas de charge « Poids propre » dans la phase de construction CS2, ce cas de charge n'est plus disponible pour les phases de construction suivantes : Il est déjà pris en compte. Les charges permanentes des objets structuraux, activées aux phases de construction suivantes, sont appliquées automatiquement.
Comme d'habitude, le bouton
vous permet d'assigner les cas de charge sélectionnés à une phase de construction et le bouton
de tout ajouter. Le type de cas de charge est utilisé pour décider si le cas de charge est assigné comme « Permanent » ou « Non permanent ».
Le bouton
vous permet d'assigner manuellement le cas de charge sélectionné comme « Permanent », et le bouton
comme « Non permanent ».
Objets assignés
Ce tableau affiche tous les cas de charge efficaces dans la phase de construction sélectionnée.
Statut
L'état indique si le cas de charge est « Actif » pour la phase de construction sélectionnée. Si vous supprimez un cas de charge avec le bouton
, il est indiqué comme « Inactif » pour cette phase de construction et les suivantes.
Actif
Cette colonne indique à quelle phase de construction le cas de charge a été activé pour la première fois.
Inactif
Cette colonne apparaît si vous avez à nouveau désactivé un cas de charge. Il est indiqué ici à partir de quelle phase de construction ce cas de charge n'est plus efficace.
Permanent
La case à cocher dans cette colonne indique si un cas de charge est « Permanent » ou « Non permanent ». Les cas de charge permanents sont imprimés dans le système, leur influence (contraintes et déformations) est transférée aux phases de construction suivantes. Les cas de charge non permanents agissent uniquement dans la phase de construction à laquelle ils ont été assignés.
Facteur
Dans cette colonne, vous pouvez indiquer le facteur de charge avec lequel les charges du cas de charge doivent être prises en compte pour le calcul de la phase de construction.
