Vérification des appuis de l'ensemble de barres en béton armé dans RFEM 6

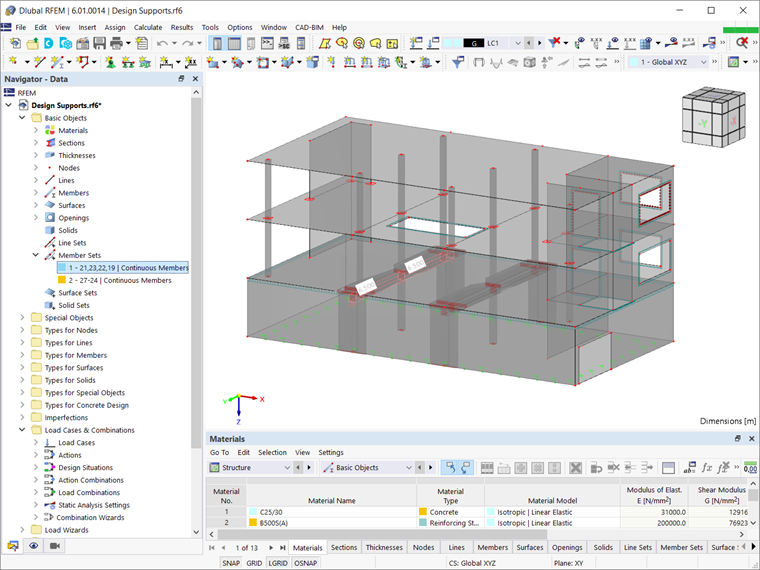

L'ensemble de barres pour lequel les appuis de calcul seront définis dans cet exemple est une poutre en béton armé appartenant à la structure illustrée dans la Figure 1. La longueur totale de l'ensemble de barres est de 13 m et elle est placée entre deux voiles. Un poteau est également positionné au milieu de la longueur.

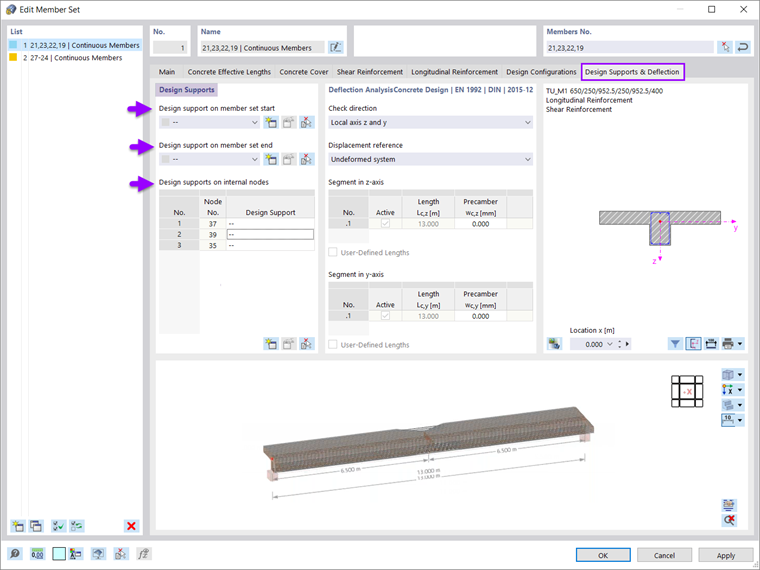

Pour définir les appuis permettant la vérification de la flèche, il est nécessaire d'utiliser l'onglet Appuis et calcul de flèche de la fenêtre « Ensemble de barres ». Comme le montre la Figure 2, les appuis de calcul peuvent être définis soit au début ou à la fin de l'ensemble de barres, soit aux niveau des nœuds internes.

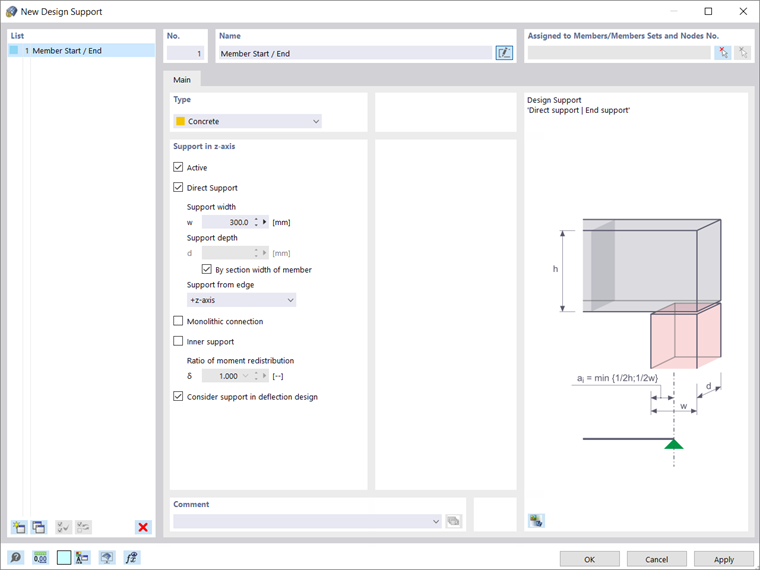

Lors de la création d'un nouvel appui de calcul, il est important de définir le type, en l'occurrence, le type est Béton. L'appui est actif et direct. La largeur et la profondeur de l'appui peuvent être assignées par l'utilisateur ou prélevées à partir de la largeur de la barre. Si la connexion entre la barre et l'appui est monolithique, ce critère peut également être considéré par le logiciel. Étant donné que l'ensemble de barres considéré est supporté par des voiles aux extrémités, la Figure 3 montre la création d'un appui de calcul à définir au niveau de ces deux emplacements.

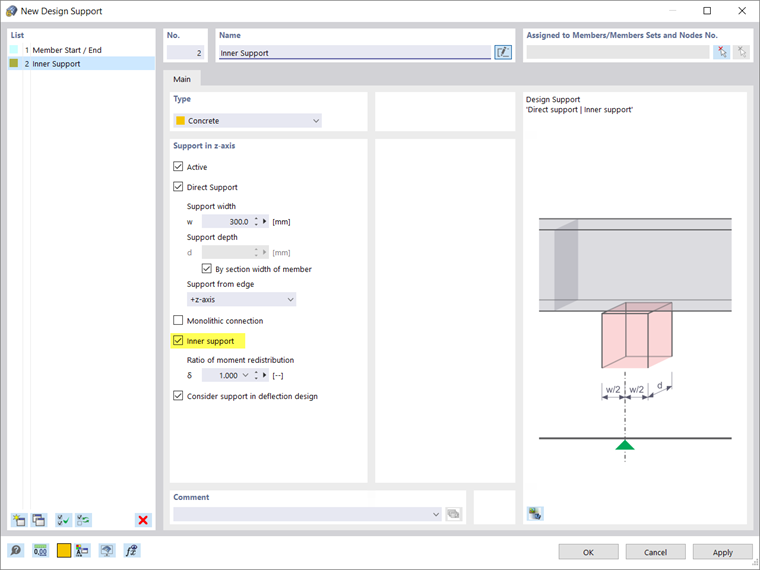

L'ensemble de barres est supporté par un poteau en béton armé au milieu de la travée, un nouvel appui de calcul doit donc être généré (Figure 4). Il en va de même pour l'appui de calcul initialement créée. Pour définir cet appui comme appui interne, il est important de cocher la case correspondante.

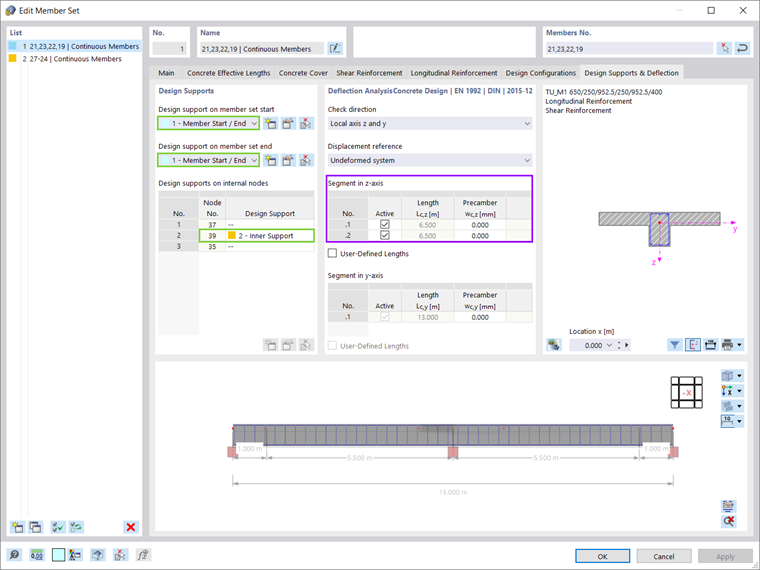

Une fois que les appuis de calcul ont été définis, ils peuvent être assignés à la bonne position de l'ensemble de barres comme illustré sur la Figure 5 (c'est-à-dire en début de barre, en fin de barre et au nœud interne correspondant). L'attribution des appuis de calcul entraîne la division de l'ensemble de barres en deux travées de 6,5 m. La longueur de référence est ainsi considérée correctement pour la vérification de la flèche.
